一、換能器的安裝

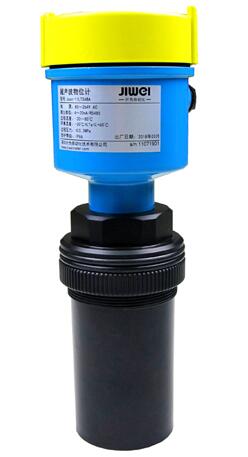

　　超聲波液位計的探頭又稱為換能器或傳感器。換能器可根據測量的需要安裝于容器（錐形罐、圓頂罐等）頂部。需要注意的是，在選擇安裝超聲波液位計的位置時，要進行綜合考慮，避開進、出液口的位置，以及盡量避開易產生干擾信號的區域。

　　在超聲波液位計測量的范圍內，除介質外，應盡量消除對超聲波反射有帶來影響的障礙物，比如容器內或水池中的構件、棱角、支撐件等突出的物體，均被納入障礙物的考量范圍。

　　二、超聲波液位計控制器的安裝

　　此條安裝事項針對分體式超聲波液位計。分體式超聲波液位計的換能器與控制器是分開的，通常，控制器外殼具備防塵、防潮功能，可選擇墻掛式安裝，也可以安裝于現場或控制室內?？刂破髋c換能器的連接采用專用控制電纜，其長度一般不大于60米，且采用專用的控制電纜通過控制器的防水接頭進入控制器。

　　三、顯示控制終端與超聲波液位計的連接

　　顯示控制終端包括PLC、DCS、數顯表等現場設備，超聲波液位計最常見的輸出標準的有4～20mA信號來為顯示控制終端提供等比例的物位信號。

　　4-20mA信號傳輸可采用2芯屏蔽線，一般負載電阻小于750歐。

　　四、超聲波液位計的首次通電運行

　　超聲波液位計于安裝完畢后，需再次根據說明書內的接線圖連接好各端子的連線，確保在通電以前所有連接線均正確連接（不連接傳感器或傳感器與控制器連線錯誤、均存在造成控制器損壞的風險），并對供電電源再次確認。

　　完成上述工作后，可打開儀表上蓋，接通電源開關，調整好對應參數。在通電的同時，傳感器應發出有規律的聲響。若通電后傳感器沒有發出有規律的聲響，建議切斷電源，重新檢查接線及電源。

　　五、超聲波液位計的現場校準

　　計為超聲波液位計出廠前均進行了嚴格的測試與校準。建議儀表用戶于現場安裝后再次確認參數與現場工況的需求是否一致，或者根據有關參數再次進行設定，使測量及控制結果符合技術參數的要求。

（深圳計為自動化技術有限公司研發中心2018年09月18日發布）
