射頻導納料位開關安裝注意事項（附圖）

2018-09-17

　　射頻導納料位開關作為一種常用的物位測量開關，廣泛應用于塑料、飼料、谷物、橡膠、藥物、沙子、食品、水泥、涂料、衣料、紙漿等料位的測量。但由于其特殊的測量原理，在安裝時有些事項需要特別注意，下面將通過深圳計為的Cape-11射頻導納料位開關的安裝圖，就射頻導納料位開關安裝注意事項作出說明。
　　一、水平安裝

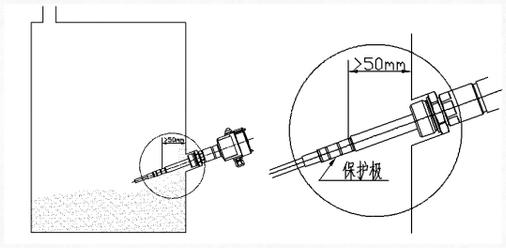

　　為了確保測量的準確性，可以將Cape-11射頻導納料位開關水平安裝。如果測量誤差允許在幾厘米范圍內，建議將Cape-11射頻導納料位開關向下傾斜約20°后安裝，可以避免由于物料在探頭上的堆積而造成的測量誤差（注：Cape-11R纜繩型射頻導納物位開關禁止水平安裝）。對于一些特殊應用場合的安裝，還需要增加防護擋板，儀表才能更可靠工作。

射頻導納料位開關安裝注意事項

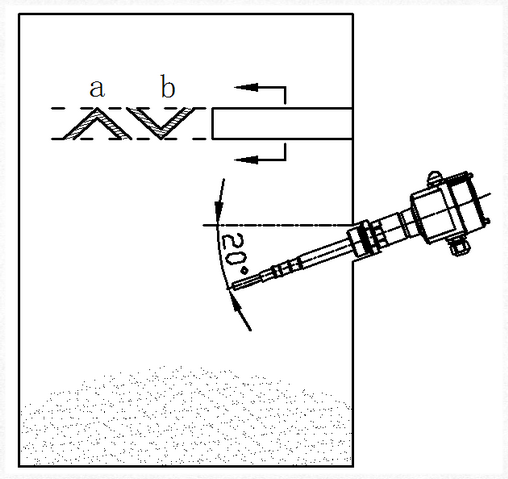

圖1 水平安裝示意圖

　　a. 常用防護擋板類型
　　b. 對于粗糙或具有較大磨損性物料的擋板類型

　　如果被測料位是粗糙或具有很大磨損性的物料，可以選擇凹型防護擋板。這種擋板可讓物料在凹槽內形成一定的堆積，減少物料對擋板的沖擊和磨損，從而提高防護擋板的使用壽命。
　　二、垂直安裝

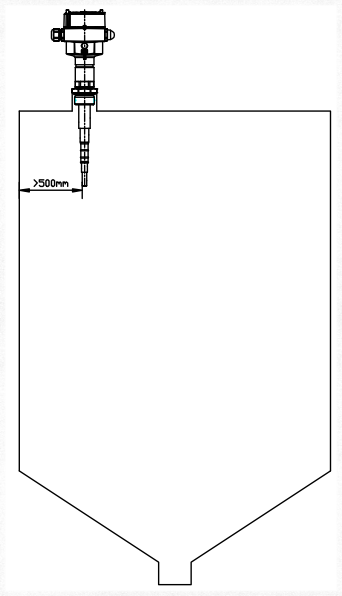

　　垂直安裝時，為了避免圓柱容器中介質堆角和容器壁自身電抗造成的測量誤差，建議安裝在距離容器壁大于500mm處，如圖2所示。

圖2 垂直安裝示意圖

　　三、避開入料口

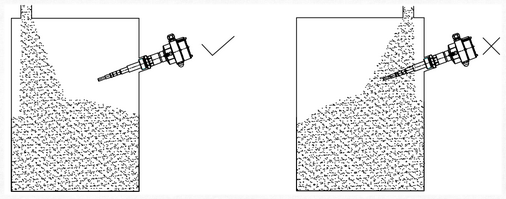

　　在選擇Cape-11射頻導納料位開關的安裝位置時，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表。

圖3 避開入料口的安裝示意圖

　　四、防潮
　　當儀表安裝在戶外或有潮氣的環境中時，在接入電纜之前，請將電纜線彎曲并朝下引，當遇到下雨或存在冷凝現象的情況時，雨水和冷凝水便會隨之往下流，防止潮氣進入儀表。
　　五、安裝間距

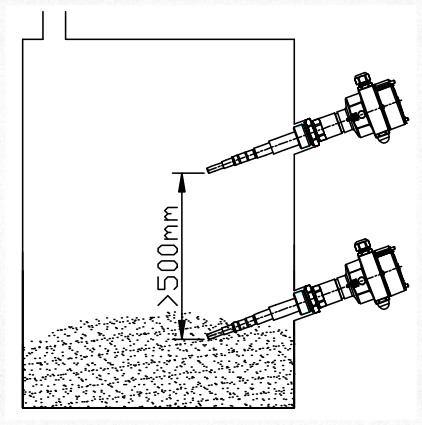

　　當由于測量需要，料倉內要求安裝多臺儀表時，應保證儀表之間的安裝間距大于500mm，防止儀表之間的探頭相互干擾，導致測量不可靠。
