振棒料位開關怎么接線（附圖）
2018-09-21
振棒料位開關廣泛應用于石化、冶金、輕工、建材、環保等行業，實現對料位的上下限報警和控制。深圳計為振棒料位開關是國產首款基于雙管設計的棒狀振動料位開關。產品主要用于測量粉末或顆粒狀固體料位，最低測量密度可達0.02g/cm3，能夠滿足絕大部分粉末或顆粒狀料位的現場測量要求。那么，振棒料位開關是如何接線的呢？具體請參照以下注意事項和步驟進行接線。
一、從安全角度考慮，只有在斷電的情況下才能進行接線。
二、對于防爆型儀表，接線時必須遵循防爆的相關接線要求。
請按照如下步驟進行操作：
(1)打開外殼蓋（注意：對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外殼蓋操作）；
(2)松開電纜螺紋接頭上的鎖緊螺母；
(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
(4)將電纜穿過電纜螺紋接頭插入外殼中；
(5)用螺絲刀擰開接線端子；
(6)按照接線圖將芯線末端插入接線端子中；
(7)用螺絲刀擰緊接線端子；
(8)通過輕拉接入的電纜線來檢查接線是否牢靠；
(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
(10)擰上外殼蓋。
一、從安全角度考慮，只有在斷電的情況下才能進行接線。
二、對于防爆型儀表，接線時必須遵循防爆的相關接線要求。

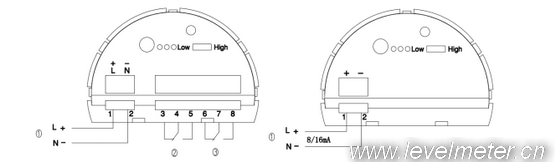

三、接線時，請按照下圖所示的方式進行安全接線。
圖1 繼電器輸出方式 圖1 二線制輸出方式
①：電源輸入端 ①：電源輸入端/8/16mA信號輸出
②③：繼電器信號輸出端，DPDT
四、 接線步驟請按照如下步驟進行操作：
(1)打開外殼蓋（注意：對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外殼蓋操作）；
(2)松開電纜螺紋接頭上的鎖緊螺母；
(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
(4)將電纜穿過電纜螺紋接頭插入外殼中；
(5)用螺絲刀擰開接線端子；
(6)按照接線圖將芯線末端插入接線端子中；
(7)用螺絲刀擰緊接線端子；
(8)通過輕拉接入的電纜線來檢查接線是否牢靠；
(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
(10)擰上外殼蓋。
（深圳計為自動化技術有限公司市場部2018年9月21日發布）
