按照輸出方式的不同，目前料位開關大致可分為：繼電器輸出（最常用的輸出方式，如圖1）、晶體管輸出（較少使用）、無接觸輸出（較少使用）、Namur輸出（較少使用）和二線制輸出（僅次于繼電器輸出方式，如圖2）。由于晶體管輸出、無接觸輸出和Namur輸出三種輸出方式，較少使用，本文不做介紹，重點介紹繼電器輸出和二線制輸出兩種接線方式。
　　一、繼電器輸出方式下料位開關應如何正確接線

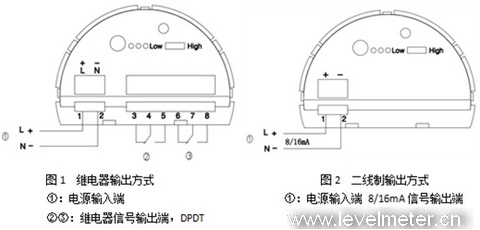

　　圖1為Tube-11振棒料位開關和Fork-11音叉料位開關的繼電器輸出方式的接線圖。計為這款電源設計采用交直流智能識別，為電源接線帶來了極大的方便。這種輸出方式下應按照以下方式進行正確接線：
　　1．如果現場是直流供電，直流電應在20～72V DC范圍內，電源的正極接儀表接線排1腳，負極接儀表接線排2腳；
　　2．如果現場是交流供電，交流電的電壓應在20～253V AC范圍內，那么火線接儀表接線排1腳，零線接接線排2腳。
　　3-4-5和6-7-8為雙刀雙擲（DPDT）輸出端，兩組開關同步開啟或者閉合，3-4和6-7為常閉接點，4-5和7-8為常開接點。也就是不上電的情況下，繼電器是釋放的，對應地3-4是通的，4-5是斷開的；同理6-7是通的，7-8是斷開的。
　　實際應用中，是用常開（接線排4-5腳），還是用常閉（接線排3-4腳）？用一組，還是用兩組開關？應視應用現場PLC、DCS或者聲光報警等實際報警設備或控制設備的情況而定，但總體而言大部分情況下用一組常閉開關的居多。一個簡單的判定方法，首先檢查料位開關的Low和High撥動開關位置，作低料位檢測時，開關應該撥動到Low；作高料位檢測時，開關應該撥動到High。這時如果輸出接線正確，整個控制設備應該是正常運行，如果相反，則需調整常開或常閉接線排接點。
　　二、二線制輸出方式下料位開關如何正確接線
　　Tube-11和Fork-11的二線制輸出方式的接線方法如圖2所示。相比繼電器輸出方式，二線制輸出方式的接線方法較為簡單。但要注意的是：
　　1．PLC或DCS的二線制接口，一般用24V電源輸出，且二線制輸出的料位開關，只能接直流，不能接交流電，且電源電壓范圍應該在10～36VDC，才能保證儀表正常工作。
　　2．電源的正極接儀表接線排1腳，負極接儀表接線排2腳，上電即可工作，電源線的正負極同時也是信號輸出線，以電流的方式輸出，8mA表示正常模式（低料位有料，高料位無料），16mA表示報警模式（低料位無料，高料位有料），PLC或DCS輸入口（也是電源提供口）內部電路可以識別這一信號。
