緊湊型音叉液位開關安裝注意事項（附圖）
2020-05-11
Ring-21音叉液位開關是專用液位測量的經濟型限位控制開關，在水利、化工、環保、食品、醫藥等行業有著廣泛應用。該產品整體結構小巧輕便，產品總長度160.5mm，最大直徑31.5mm，其中音叉長度僅有38mm，產品可測量介質密度低至0.7g/cm3。。其不僅適用于容器、儲罐、槽罐內有泡沫、氣泡、粘稠液體以及有振動干擾的液位測量，更適用于小型容器和罐體周圍空間狹小的場合。但要使緊湊型音叉液位開關更好地應用，掌握正確的安裝方法必不可少。本文就附圖介紹下緊湊型音叉液位開關安裝注意事項，希望對儀表用戶有所幫助。
在安裝之前，應再次確認所購儀表型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。除此之外，在安裝緊湊型音叉液位開關的過程中，還需要注意以下事項：
一、安裝方式

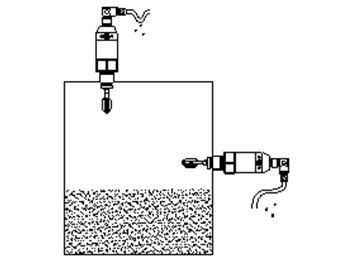

一般地，Ring-21可以根據需要安裝在任何位置，可以水平安裝、也可以垂直安裝或傾斜安裝。當被測介質具有粘稠性時，為了減少或避免出現掛料現象，請將儀表垂直安裝。
二、避開入料口
五、防潮
如圖3，當儀表安裝在戶外或有潮氣的環境中，如遇到下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，所以在接入電纜之前，請將電纜線彎曲并朝下引，以防止潮氣進入儀表。
在安裝之前，應再次確認所購儀表型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。除此之外，在安裝緊湊型音叉液位開關的過程中，還需要注意以下事項：
一、安裝方式
一般地，Ring-21可以根據需要安裝在任何位置，可以水平安裝、也可以垂直安裝或傾斜安裝。當被測介質具有粘稠性時，為了減少或避免出現掛料現象，請將儀表垂直安裝。
二、避開入料口

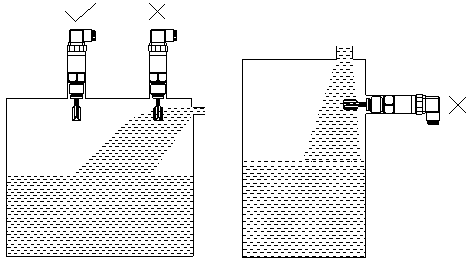

Ring-21安裝位置的選擇，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表，如圖1所示。
圖1 避開入料口的安裝示意圖
三、安裝方向
安裝Ring-21時，應使叉體面和液體升降或流動保持方向一致，可以避免由于介質對叉體的阻力而產生的測量誤差，如圖2所示。
圖2介質流動方向
①螺紋連接的標志點 ②介質流動方向
四、壓力/真空
對于過壓或欠壓的容器或管道，必須保證過程連接處的密封完好性。安裝之前應確認好密封材料是否滿足現場過程溫度和過程壓力的要求。五、防潮
如圖3，當儀表安裝在戶外或有潮氣的環境中，如遇到下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，所以在接入電纜之前，請將電纜線彎曲并朝下引，以防止潮氣進入儀表。
圖3 防潮安裝
