超聲波液位計如何正確接線（附圖）
2020-05-07
超聲波液位計作為一種用于測量液位變化的測量儀表，具有指向性強、方向性好、傳播能量大、傳播距離遠等優點，在敞開式槽池、儲罐、塔樓等設施的液位測量中應用廣泛。但超聲波液位計屬于精密儀器，如果接線不當，輕則可能會影響儀表的使用性能，重則會縮短儀表的使用壽命。所以，了解超聲波液位計如何正確接線就顯得頗為必要。下面，以計為Uson系列超聲波液位計為例，就超聲波液位計如何正確接線介紹如下。
一、超聲波液位計接線圖及接線方法
計為Uson系列超聲波液位計具有二線制、四線制（24VDC）和四線制（220VAC）三種輸出方式，在進行接線時，請按照下圖所示的接線方式進行安全接線。
二線制輸出方式 四線制輸出方式（24VDC） 四線制輸出方式（220VAC）
從安全角度講，在接線時，一定要在斷電的情況下進行。對于防爆型儀表，在接線時還必須遵循諸如嚴禁帶電開蓋等防爆的相關接線要求。
計為Uson-11通用型超聲波液位計與Uson-21防爆型超聲波液位計的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑一般為5～9mm，否則無法確保電纜入口的密封效果。如需使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
接線只是超聲波液位計安裝過程的一部分，在進行儀表安裝前，用戶應認真閱讀超聲波液位計的使用說明書或使用手冊，以正確接線和安裝，保證生產的順利進行，防止危險事故的發生。
一、超聲波液位計接線圖及接線方法
計為Uson系列超聲波液位計具有二線制、四線制（24VDC）和四線制（220VAC）三種輸出方式，在進行接線時，請按照下圖所示的接線方式進行安全接線。
二線制輸出方式 四線制輸出方式（24VDC） 四線制輸出方式（220VAC）

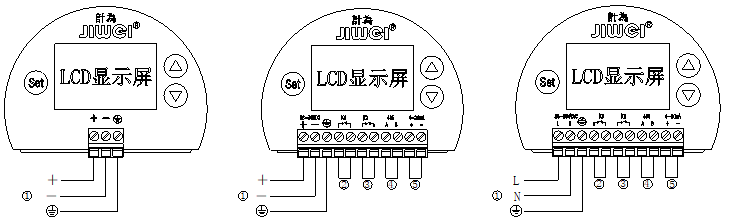

超聲波液位計接線圖
①電源輸入 ②③繼電器輸出SPST ④RS485輸出 ⑤4-20mA輸出
二、超聲波液位計接線注意事項從安全角度講，在接線時，一定要在斷電的情況下進行。對于防爆型儀表，在接線時還必須遵循諸如嚴禁帶電開蓋等防爆的相關接線要求。
計為Uson-11通用型超聲波液位計與Uson-21防爆型超聲波液位計的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑一般為5～9mm，否則無法確保電纜入口的密封效果。如需使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
接線只是超聲波液位計安裝過程的一部分，在進行儀表安裝前，用戶應認真閱讀超聲波液位計的使用說明書或使用手冊，以正確接線和安裝，保證生產的順利進行，防止危險事故的發生。
