雷達液位計的基本原理及特點

2019-05-26

　　雷達液位計是一種微波物位計，是微波（雷達）定位技術的一種運用。它是通過一個可以發射能量波（一般為脈沖信號）的裝置發射能量波，能量波遇到障礙物反射，由一個接收裝置接收反射信號。根據測量能量波運動過程的時間差來確定物位變化情況。由電子裝置對微波信號進行處理，最終轉化成與物位相關的電信號。

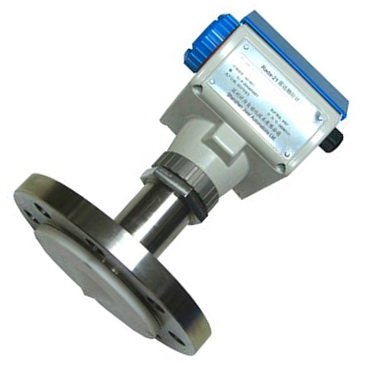

雷達液位計的基本原理及特點

　　在微波物位測量設備中，使用的能量波通常是頻率為8.3GHz（大多在6GHz左右，也有更高頻率的）的高頻電磁波。該設備使用的能量波是脈沖能量波。一般脈沖能量波的最大脈沖能量為1mW左右（平均功率為1μW左右），不會對其他設備以及人員造成輻射傷害。

　　雷達液位計最大的特點是在惡劣條件下功效顯著。無論是有毒介質，還是腐蝕性介質，也無論是固體、液體還是粉塵性、漿狀介質，它都可以進行測量。在測量方面，具有以下特點：
　　1．連續準確地測量
　　由于電磁波的特點，不受環境的影響。故其測量的應用場合比較廣。雷達液位計的探頭與介質表面無接觸，屬非接觸測量，能夠準確、快速地測量不同的介質。探頭幾乎不受溫度、壓力、氣體等的影響（500℃時影響僅為0.018%，50bar時為0.8%）。
　　2．對干擾回波具有抑制功能
　　比如，波束范圍內接頭引起的干擾回波和進料或出料的噪聲引起的干擾回波等可由內部的模糊邏輯控制自動進行抑制。
　　3．準確安全節省能源
　　雷達液位計在真空、受壓狀態下都可進行測量，而且準確安全，可靠性強。可以不受任何限制，適用于各種場合。雷達液位計采用材料的化學性、機械性都相當穩定，且材料可以循環利用，極具環保功效。
　　4．無須維修且可靠性強
　　微波幾乎不受干擾，與測量介質不直接接觸，幾乎可以被應用于各種場合，如真空測量、液位測量或料位測量等。由于高級材料的使用，對情況極其復雜的化學、物理條件都很耐用，它可以提供準確可靠、長期穩定的模擬量或數字量的物位信號。
　　5．維護方便，操作簡單
　　雷達液位計具有故障報警及自診斷功能。根據操作顯示模塊提示的錯誤代碼分析故障，及時確定故障予以排除，使維護校正更加方便、準確，保障儀表的正常運行。
　　6．適用范圍廣，幾乎可以測量所有介質

　　從槽罐體的形狀來說，雷達液位計可以對球罐、臥罐、柱形罐、圓柱椎體罐等的液位進行測量；從罐體功能來說，可以對儲罐、緩沖罐、微波管、旁通管中的液位進行測量；從被測介質來說，可以對液體、顆粒、料漿等進行測量。

（深圳計為自動化技術有限公司市場部2019年5月26日發布）
