雷達物位計的類別及優點
2019-04-04
雷達物位計（又稱微波物位計）的英文名稱為Radar Level Meter（Radar即Radio Detection and Raging（無線電檢測與測距）首字母的縮寫），是一種精密型測量儀表，主要采用微波脈沖測量方法對物料進行檢測。由于雷達物位計能夠應用于各種金屬或非金屬的容器和管道內，所以在各種工業場合中被廣泛應用。但市面上種類繁多的雷達物位計在為人們提供更多選擇的同時，也為用戶選購合適的雷達物位計增添了困難。為幫助大家選購到與自己應用工況相匹配的雷達物位計，對雷達物位計的類別及優點很有探討的必要。
盡管雷達物位計的優勢明顯，但不同的工況，對雷達物位計有著不同的要求，按照不同的標準，雷達物位計也有不同的類別：
1．按測量技術劃分
雷達物位計主要采用脈沖法（PULS）和連續調頻法（FMCW）兩大技術進行測量，按測量技術進行劃分，可分為脈沖雷達物位計和調頻連續波雷達物位計。
A、脈沖波測距是由天線向被測物料面發射一個微波脈沖，當接收到被測物料面上反射回來的回波后，測量兩者時間差來計算物料面的距離的。
B、連續調頻（FMCW）技術測量物位是將傳播時間轉換成頻差的方式，通過測量頻率代替直接測量時差，來計算目標距離的。
按照微波頻率，雷達物位計可分為：C波段（5.8～6.3GHz）、X波段（9～10.5GHz）和K波段（24～26GHz）。目前，市面上還沒有頻率高于K波段（24～26GHz）的雷達物位計。
3．按使用的具體型號（應用工況）劃分
以計為自動化旗下的Rada-11系列雷達物位計為例，有以下四種型號，即：
A．Rada-11低頻脈沖雷達物位計（適用于蒸汽、結露、結晶、帶攪拌器的場合）。
B．Rada-21高頻脈沖雷達液位計（適用于測量水、鹽酸、硫酸、硝酸、酸堿液、工業廢水等）。
C．Rada-31調頻連續波雷達物位計（適用于測量化工原料、氧化鋁、礦石、石灰石、煤碳、水泥、谷粒等）。
D．Rada-22高頻脈沖雷達料位計（適用于測量化工原料、各種礦石、建筑材料、谷物等）。
1．固液雙測
雷達物位計之所以叫做“物位計”，就是因為其可以對液體、漿料及顆粒料的物位進行非接觸式連續測量，這一優點一定程度上擴大了其應用范圍。
2．通用性強
與其他物位計不同，不受粉塵、溫度、壓力影響的雷達物位計，能夠較好用于有惰性氣體及蒸汽存在的場合。
3．非接觸式測量
雷達物位計的信號從天線發出，遇到被測介質表面后反射回波，回波又被天線接收，所以雷達物位計不與被測介質接觸即可測量其物位情況，這使得雷達物位計能夠用于測量腐蝕性較強的物料，并且絲毫不受影響。
4．其他優勢
雷達物位計對人體及環境無害，且不受介質比重和介電常數變化的影響，無需現場調校，使用壽命較長。

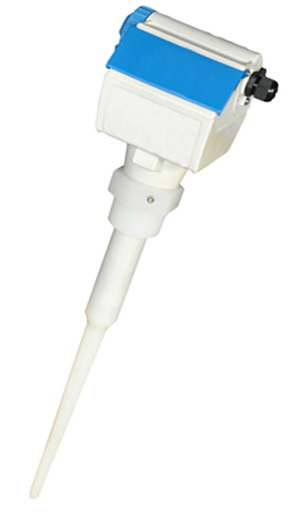

計為雷達物位計
一、雷達物位計的類別盡管雷達物位計的優勢明顯，但不同的工況，對雷達物位計有著不同的要求，按照不同的標準，雷達物位計也有不同的類別：
1．按測量技術劃分
雷達物位計主要采用脈沖法（PULS）和連續調頻法（FMCW）兩大技術進行測量，按測量技術進行劃分，可分為脈沖雷達物位計和調頻連續波雷達物位計。
A、脈沖波測距是由天線向被測物料面發射一個微波脈沖，當接收到被測物料面上反射回來的回波后，測量兩者時間差來計算物料面的距離的。
B、連續調頻（FMCW）技術測量物位是將傳播時間轉換成頻差的方式，通過測量頻率代替直接測量時差，來計算目標距離的。

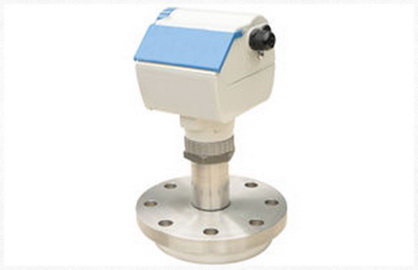

計為Rada-11低頻脈沖雷達物位計
2．按照微波頻率劃分按照微波頻率，雷達物位計可分為：C波段（5.8～6.3GHz）、X波段（9～10.5GHz）和K波段（24～26GHz）。目前，市面上還沒有頻率高于K波段（24～26GHz）的雷達物位計。
3．按使用的具體型號（應用工況）劃分
以計為自動化旗下的Rada-11系列雷達物位計為例，有以下四種型號，即：
A．Rada-11低頻脈沖雷達物位計（適用于蒸汽、結露、結晶、帶攪拌器的場合）。
B．Rada-21高頻脈沖雷達液位計（適用于測量水、鹽酸、硫酸、硝酸、酸堿液、工業廢水等）。
C．Rada-31調頻連續波雷達物位計（適用于測量化工原料、氧化鋁、礦石、石灰石、煤碳、水泥、谷粒等）。
D．Rada-22高頻脈沖雷達料位計（適用于測量化工原料、各種礦石、建筑材料、谷物等）。

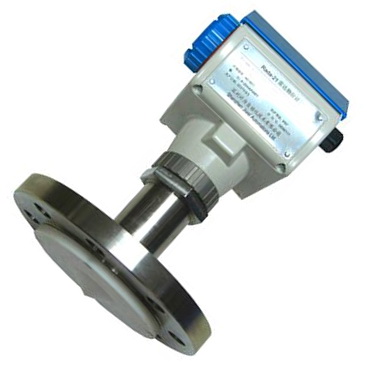

計為Rada-21高頻脈沖雷達液位計
二、雷達物位計的優點
應用廣泛的雷達物位計，之所以深受用戶的青睞，這是由其所具有的以下優點所決定的：1．固液雙測
雷達物位計之所以叫做“物位計”，就是因為其可以對液體、漿料及顆粒料的物位進行非接觸式連續測量，這一優點一定程度上擴大了其應用范圍。
2．通用性強
與其他物位計不同，不受粉塵、溫度、壓力影響的雷達物位計，能夠較好用于有惰性氣體及蒸汽存在的場合。
3．非接觸式測量
雷達物位計的信號從天線發出，遇到被測介質表面后反射回波，回波又被天線接收，所以雷達物位計不與被測介質接觸即可測量其物位情況，這使得雷達物位計能夠用于測量腐蝕性較強的物料，并且絲毫不受影響。
4．其他優勢
雷達物位計對人體及環境無害，且不受介質比重和介電常數變化的影響，無需現場調校，使用壽命較長。
（深圳計為自動化技術有限公司市場部2019年4月4日發布）
