遠傳磁翻板液位計的規格及選型
2019-01-31
遠傳磁翻板液位計又稱作帶遠傳磁翻板液位計，實際上就是磁翻板液位計和干簧管遠傳變送器相結合而成的產品。遠傳磁翻板液位計的最大特點之一就是可以實現液位的實時顯示，即將磁翻板液位計所測量的結果遠傳至觀測室，方便快捷，尤其當磁翻板液位計被安裝于室外或者高處時，讀數通常會給儀表觀測員帶來不便，而使用干遠傳磁翻板液位計后，工作量就可大大減輕。
遠傳磁翻板液位計的規格通常需要根據現場工況或者客戶需求來定制，其長度應與測量容器相匹配，才能達到精準的測量效果。如果遠傳磁翻板液位計過短，則容器上部或者下部會形成測量盲區，所以具體規格尺寸應根據測量現場的具體情況而定。這也是遠傳磁翻板液位計沒有固定的規格與長度的原因。
由于遠傳磁翻板液位計的構造比其他物位儀表復雜，為此本文將專門對其技術參數做出列舉。
計為自動化自主研發的Flap-11遠傳磁翻板液位計采用進口元部件，對材質、檢驗標準進行嚴格把關，使得其性能可與進口的同類產品相媲美。具體技術參數請參考下表：
計為Flap-11磁翻板液位計技術參數表
-
適用液體
密度
0.45～2g/cm3
粘度
≤200cP
測量參數
量程
單段200～5600mm，多段結構可達20m或以上
精度
±5mm或±10mm
材質與規格
浮筒
316/316L材質、Ф51/57mm，壁厚根據壓力和溫度
浮子
316/316L
翻板指示器
全鋁翻板
工作環境
過程壓力
真空～10MPa
過程溫度
-40～350℃
環境溫度
-40～80℃
信號輸出
開關信號
磁開關：220VAC 3A，SPDT
連續信號
干簧管遠傳變送器：4～20mA
過程連接
連接方式
法蘭，尺寸根據客戶要求
過程材質
316L
端部配件
上端排氣
標配平焊帽，可根據要求配置法蘭、旋塞、1/2"NPT球閥
下端排污
標配1/2"NPT球閥，可根據要求配置法蘭、旋塞
附加裝置
蒸汽夾套
根據客戶要求定制
電加熱
根據客戶要求定制
保溫/隔熱
橡塑棉、石棉、聚酯纖維
真空夾套
防霜，應用于溫度小于-5℃場合
安全認證
防護等級
IP65、IP66/IP67
防爆等級
隔爆型：Ex d IIC T6 Gb（磁開關/干簧管遠傳變送器）
本安型：Ex ia IIC T6 Ga（磁開關/干簧管遠傳變送器）
此外，計為生產的Reed-11干簧管遠傳變送器的核心部件采用進口元器件，外護管為304材質，大大提高了遠傳變送器的抗腐蝕性與可靠性。Reed-11干簧管遠傳變送器同樣通過了國家最高級別隔爆和本安的雙重防爆認證，隔爆等級為Ex d IIC T6 Gb，本安等級為Ex ia IIC T6 Ga。
為了更好地幫助大家采購選型，特附Flap11遠傳磁翻板液位計選型表如下：

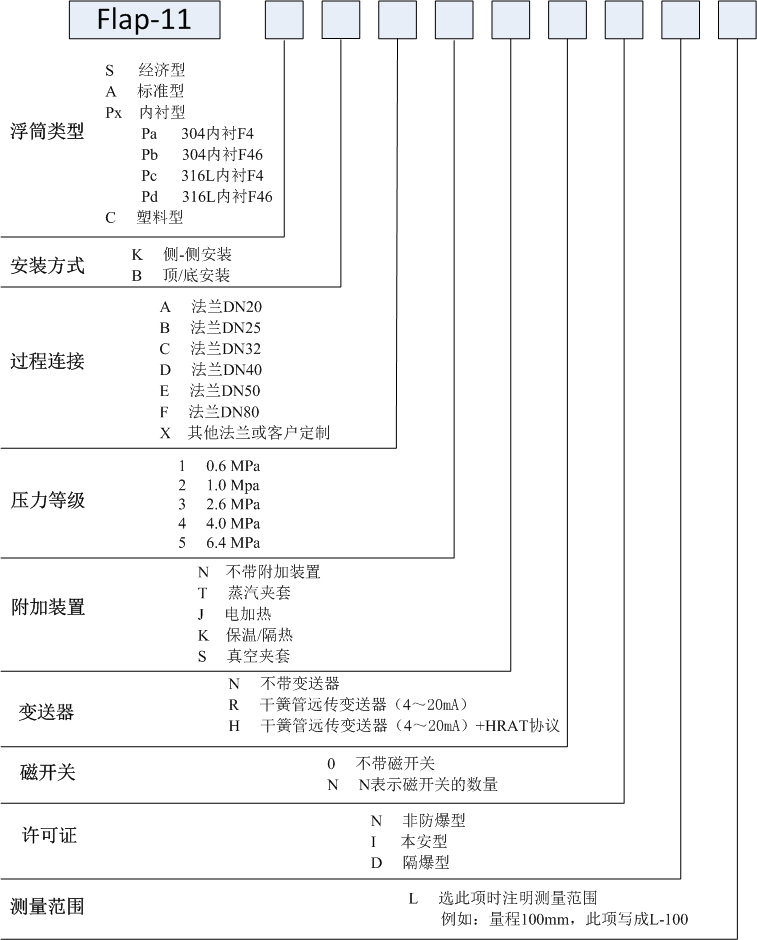

附：Flap11遠傳磁翻板液位計選型表
（深圳計為自動化技術有限公司市場部2019年1月31日發布）
