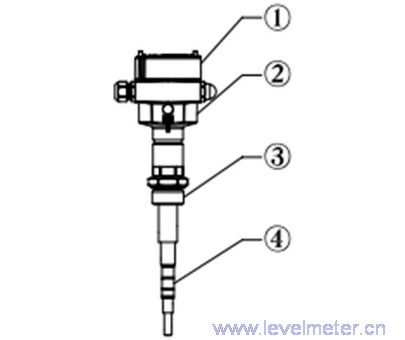

射頻導納料位開關整體結構圖
①外殼蓋②帶電子模塊的外殼③過程連接④探頭

　　其中：
　　1．外殼蓋及外殼。射頻導納料位開關的外殼蓋及外殼是由壓鑄鋁合金鑄成，外殼厚度可滿足防爆要求的強度要求，外殼上配置有雙色LED指示器，且表頭相對過程連接可旋轉，通過旋轉表頭實現LED最佳朝向，方便遠程觀察，整機防護等級可達IP66/IP67。另外，在外殼里面安裝有射頻導納料位開關的電子模塊，電子模塊采用模塊化設計，安裝維護方便，提升了整機的可靠性。
　　2．過程連接。射頻導納料位開關的過程連接種類多樣，有螺紋和法蘭各種型號可供用戶選用，對于特殊的應用場合，還可以定制。
　　3．探頭。探頭是射頻導納料位開關的重要部件，射頻導納料位開關的探頭包括測量極、保護極和絕緣層三大部分。其中測量極和保護極的材料為304或316L，絕緣層的材料為PTFE，探頭的直徑有8mm和10mm兩種，整個探頭的長度范圍為250～2000mm，保護極的長度常用的有四種：90mm、240mm、300mm、590mm，如有特殊要求，可以根據用戶要求進行定制。

（深圳計為自動化技術有限公司市場部2019年1月7日發布）
