防腐磁翻板液位計工作原理圖
2018-11-21
磁翻板液位計主要是對罐、槽、箱等容器中液體的液位進行測量并就地顯示的一種現場儀表。按照不同的標準，磁翻板液位計有不同的分類，常見的有標準型、防腐型（又稱內襯型磁翻板液位計）、經濟型和塑料型等，那么防腐磁翻板液位是如何進行工作的呢？本文就結合圖示就防腐磁翻板液位計的工作原理介紹如下。
與常規的磁翻板液位計一樣，防腐磁翻板液位計也是基于連通器和磁性耦合原理實現液位的實時測量的。當被測容器中的液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處為容器內液位的實際高度，從而實現液位的準確測量。
與常規磁翻板液位計不同的是，防腐磁翻板液位計的磁浮子采用外襯工藝設計，浮筒和過程連接采用獨特的內襯工藝設計，使浮筒和過程連接的內襯處理達到最佳匹配狀態，這能夠有效避免過程連接的法蘭接口處因銜接擠壓而造成的內襯破裂，防止因介質泄露所引發的意外腐蝕損壞。該產品主要應用于具有較強腐蝕性液體的測量，在化工、煉油、儲運和水處理等行業有著廣泛的應用。其工作原理圖如下圖所示。
與常規的磁翻板液位計一樣，防腐磁翻板液位計也是基于連通器和磁性耦合原理實現液位的實時測量的。當被測容器中的液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處為容器內液位的實際高度，從而實現液位的準確測量。
與常規磁翻板液位計不同的是，防腐磁翻板液位計的磁浮子采用外襯工藝設計，浮筒和過程連接采用獨特的內襯工藝設計，使浮筒和過程連接的內襯處理達到最佳匹配狀態，這能夠有效避免過程連接的法蘭接口處因銜接擠壓而造成的內襯破裂，防止因介質泄露所引發的意外腐蝕損壞。該產品主要應用于具有較強腐蝕性液體的測量，在化工、煉油、儲運和水處理等行業有著廣泛的應用。其工作原理圖如下圖所示。

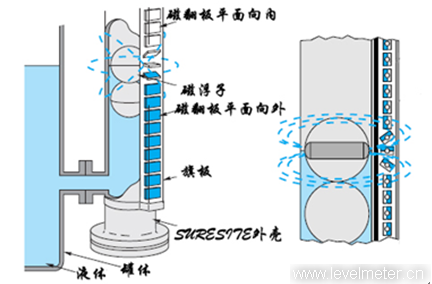

防腐磁翻板液位計工作原理圖
（深圳計為自動化技術有限公司市場部2018年11月21日發布）
