頂裝式磁翻板液位計結構圖

2018-11-04

　　磁翻板液位計可用于各種塔、罐、槽等設備的介質液位檢測。一般的，磁翻板液位計的安裝方式有多種，而頂裝磁翻板液位計是其中較為常見的一種方式。通常，頂裝磁翻板液位計是安裝在地埋罐，或者在容器不適宜側面開孔及側面安裝空間很少時選用。

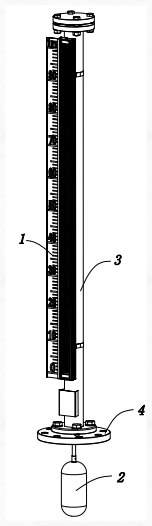

　　頂裝式磁翻板液位計的結構與普通側裝式磁翻板液位計類似，具體如下圖所示：

　　其中：
　　①為指示器，也稱做顯示面板。指示器起著就地顯示的作用，方便遠距離觀察液位的實際情況，指示器一般與浮筒捆綁在一起，方便安裝。
　　②為磁浮子。與側裝式磁翻板液位計不同的是，頂裝式磁翻板液位計的磁浮子并沒有安裝在浮筒里面，而是位于護筒里面，與被測液體直接接觸，當被測容器中的液位升降時，磁浮子也隨之升降，從而指示當前的液位。磁浮子根據不同的液體密度有不同的選擇，同時根據不同的液體酸堿性有不同的材質選擇。
　　③為浮筒。浮筒通過過程連接與被測容器連接在一起，從而形成連通器，實現液位的測量，浮筒的材質根據不同的液體性質有不同的選擇，例如不銹鋼304、316L、內襯、PVC等等。
　　④為連接法蘭。頂裝式磁翻板液位計的過程連接法蘭與側裝式磁翻板液位計的連接法蘭并不一樣，側裝式磁翻板液位計的連接法蘭一般是兩個，呈上下對稱，而頂裝式磁翻板液位計的連接法蘭只有一個，而且如果是防腐式的連接法蘭，其工藝要求比普通側裝式要求要高很多。同樣的，根據不同的液體性質，不同的工況，應選擇不同的壓力和直徑的連接法蘭。

　　　　　　　　　　（深圳計為自動化技術有限公司市場部2018年11月4日發布）
