音叉液位開關的技術參數和規格

2018-09-07

　　音叉液位開關，有人也把它簡稱為音叉開關或音叉液位計，它是采用壓電陶瓷驅動音叉叉頭的振動，同時也用壓電陶瓷檢測叉頭的振動頻率和振動幅度。當音叉液位開關的音叉頭接觸液體時，振動頻率和振動幅度都會產生變化，把這一變化用智能電路去控制繼電器的吸合或者釋放，把音叉是否接觸液體轉換為開關的通斷，從而準確檢測液體的位置是否到達設定（安裝）位置。上述工作原理有助于我們了解音叉液位開關是如何工作的，但要使音叉液位開關更好地工作，還必須了解音叉液位開關的技術參數和規格，以使音叉液位開關與我們的工況要求相匹配。那么，音叉液位開關的技術參數和規格是怎樣的呢？
　　本文擬結合計為Ring-11系列音叉液位開關對音叉液位開關的技術參數和規格進行具體講解。在介紹音叉液位開關的具體參數和規格之前，我們先了解一下計為自主研發生產的Ring-11音叉液位開關。
　　一、計為Ring-11音叉液位開關的特點和優點
　　計為Ring-11音叉液位開關是在采納了國內外同類產品的優秀設計和先進工藝的基礎上，自主研發生產的具有自主知識產權的產品，該產品的創新設計、生產工藝和檢測標準先后被授予多項發明和實用新型專利，解決了國內外同行產品的常見缺陷和故障，具有極高的可靠性。
　　Ring-11音叉液位開關是一種高可靠性、緊湊型、專用于液位測量的控制開關。音叉長度僅有40mm，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于導管的液位測量。同時，基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品還適用于有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合，其可測量液體的最低密度達0.5g/cm3。
　　為了適應各種測量工況，滿足不同被測液體的不同化學屬性，計為Ring-11音叉液位開關分為常溫型（適應介質溫度為-50～150℃）和高溫型（適應150℃以上，范圍-50～250℃的液體介質測量）。同時，接液部分常規材質為316L材質，能夠適應大部分介質的液位測量，對于腐蝕性特別強的強酸堿等液體，可選擇“316L+涂層”的音叉液位開關進行測量。

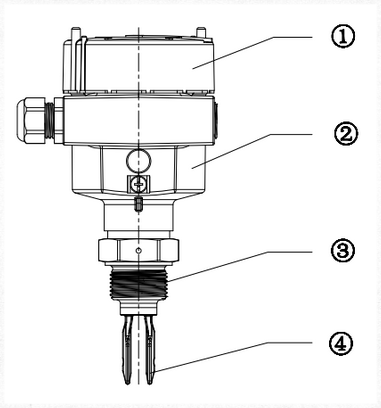

　　Ring-11音叉液位開關的產品結構特點，如下圖所示：

Ring-11音叉液位開關整體結構圖
①外殼蓋 ②帶電子部件的外殼 ③過程連接 ④振動叉體

　　二、計為Ring-11音叉液位開關的技術參數和規格

適用液體	密度	大于0.5g/cm3
	粘度	0.1～10000mPa.s = 1 \* GB3
	流速	最大6m/s
探頭參數	振動頻率	接近1200HZ
探頭參數	叉體長度	40mm
精度	測量偏差	±1mm
	延滯性	2mm
	重復性	0.1mm
開關延遲	接觸物料	0.5S
開關延遲	沒有物料	1S
電源	繼電器輸出型	20～250V AC/20～72V DC
	二線制型	10～36V DC
	功率消耗	AC1-8VA/DC1.5W
信號輸出	繼電器	雙刀雙擲，5A/253V AC/24V DC
信號輸出	二線制	8mA/16mA，報警<2.3mA
工作環境	過程壓力	-1～64bar
	過程溫度	常溫-50～150℃，高溫-50～250℃
	環境溫度	-40～70℃
	儲存和運輸溫度	-40～80℃
過壓保護	繼電器輸出型	類別III，級別I
過壓保護	二線制型	類別III，級別II
安全認證	防護等級	IP66/IP67
安全認證	防爆等級	隔爆：Ex d IIC T6 Gb，本安：Ex ia IIC T6 Ga
材質	外殼	鋁合金、塑料
	接地端子	316L
	螺紋過程連接	316L
	法蘭過程連接	316L、316L涂層Enamel、316L涂層ECTFE、316L涂層PFA
	叉體	316L、316L涂層Enamel、316L涂層ECTFE、316L涂層PFA
	過程密封	克林格C-4400墊片

　　三、計為Ring-11音叉液位開關型號對照表

　　事實上，在實際采購選型時，按照下述音叉液位開關型號對照表，并結合上述技術參數進行選擇，有助較快的選擇到與自身工況相匹配的音叉液位開關，不僅如此，利用音叉液位開關的型號對照表，也能夠?qū)⒉煌放埔舨嬉何婚_關相比對，從而選擇出更為理想可靠的儀表產品。
