超高溫射頻導納料位開關安裝圖

2018-08-10

　　若提及粉煤灰、固體顆粒等粘附性物料的測量，則不可不提及射頻導納料位開關。計為射頻導納料位開關采用模塊化設計，且通過第三方可靠性檢測認證，具有極高的可靠性，尤其適用于電廠除塵器的灰位控制與灰?guī)斓牧衔豢刂啤?br /> 　　計為自主研發、設計、生產、銷售的Cape-11系列射頻導納料位開關現有通用型、防護型、纜繩型、超高溫型四類型號：
　　Cape-11A通用型：適用于粉塵、煤灰等料位測量，具有很強的通用性，應用范圍廣。
　　Cape-11P防護型：該設計屬于在通用型的基礎上添置了不銹鋼防護管，能夠承受較重的物料沖擊，確保具有準確的測量效果。
　　Cape-11R纜繩型：適用于大型罐體和料倉，采用垂直安裝的方式，可有效避免物料的側面沖擊。

　　Cape-11H超高溫型：其探頭采用耐高溫陶瓷材料，過程溫度高達450℃，屬于行業領先?！　?

　　本文主要對計為Cape-11H超高溫型射頻導納料位開關的安裝進行講解，并附上安裝圖，供用戶參考。

　　一、水平安裝

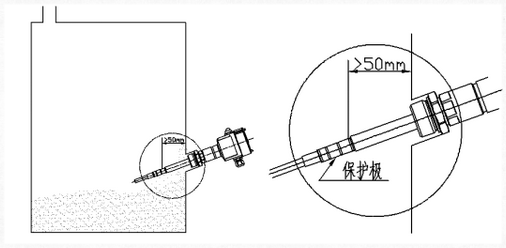

　　為了確保測量的準確性，可以將Cape-11H超高溫型射頻導納料位開關進行水平安裝。如果測量誤差允許在幾厘米范圍內，則建議將儀表向下傾斜約20°后安裝，這樣一來，就可避免由于物料在探頭上的堆積而造成的測量誤差。但需要注意的是， Cape-11R纜繩型射頻導納物位開關不能進行水平安裝。

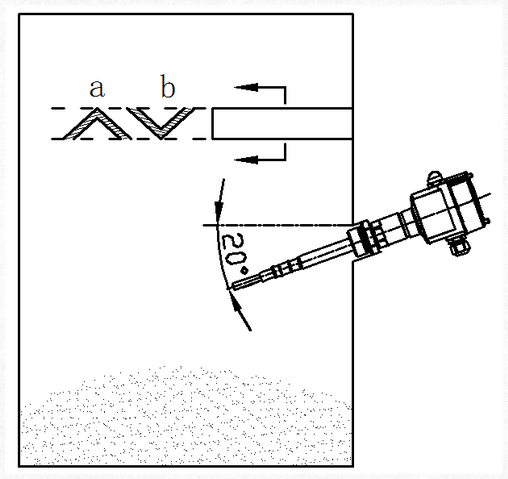

　　此外，對于一些特殊應用場合的安裝，需要在儀表上方增加防護擋板，以確保儀表能夠正常工作。
　　如果被測介質為粗糙或具有很大磨損性的物料，可以選擇凹型防護擋板。這種擋板可讓物料在凹槽內形成一定的堆積，減少物料對擋板的沖擊，從而提高防護擋板的使用壽命。

a為常用防護擋板類型

b為對于粗糙或具有較大磨損性物料的擋板類型

　　二、垂直安裝

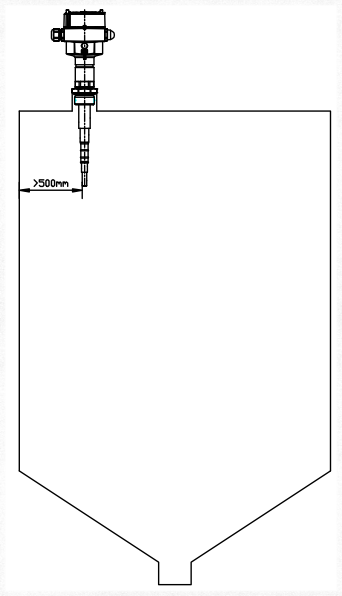

　　Cape-11H超高溫型射頻導納料位開關在進行垂直安裝時，為了避免圓柱容器中介質堆角和容器壁自身電抗造成的測量誤差，建議安裝在距離容器壁大于500mm處，如下圖所示。

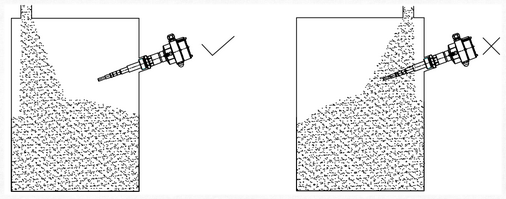

　　三、避開入料口

　　Cape-11H超高溫型射頻導納料位開關在選擇安裝位置時，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表。
　　四、安裝間距
　　當料倉內要求安裝多臺儀表時，應保證儀表之間的安裝間距大于500mm，以防止儀表之間的探頭相互干擾，導致測量不可靠。
