磁翻板液位計的技術參數及規格
2018-07-04
計為Flap-11系列磁翻板液位計是在采納了國內外同類產品的優秀設計和工藝的基礎上，自主研發生產的具有自主知識產權的產品，該產品的創新設計、生產工藝和檢測標準先后被授予多項專利，解決了國內外同行產品的缺陷和常見故障，具有極高的可靠性。
為了適應各種測量工況，滿足不同被測液體的不同化學屬性，計為Flap-11系列磁翻板液位計分為四大型號：
1．Flap-11S經濟型磁翻板液位計：主要材料為304不銹鋼材質，產品經濟實用、性價比高，可運用于大部分工況與具有輕微腐蝕性的場合。
2．Flap-11A標準型磁翻板液位計：主要材料為316L不銹鋼，適用于大多數腐蝕性場合。
3．Flap-11P內襯型磁翻板液位計：浮筒采用304內襯PTFE，適用于強腐蝕性場合。
4．Flap-11C塑料型磁翻板液位計：浮筒采用PP/PVC材質，適用于低壓強腐蝕性場合。
此外，計為還開發了與Flap磁翻板液位計配套的SW-11磁開關和Reed-11干簧管遠傳變送器，以實現液位智能控制和液位遠程操控。其中，SW-11磁開關和Reed-11干簧管遠傳變送器均雙雙通過了我國最高等級的隔爆和本安雙重防爆認證，能夠可靠地運用于各種危險場合。
磁翻板液位計通常沒有固定的常規尺寸，或者具體規格，因其的規格需要根據現場工況而定，需要與現場容器的高度、長度相匹配。

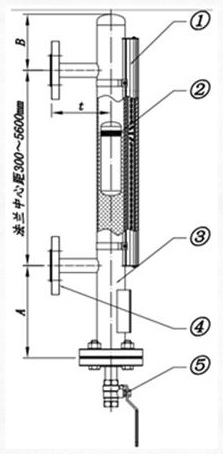

為幫助大家更好地認識和了解磁翻板液位計，特提供Flap-11磁翻板液位計的結構圖，以便大家進一步了解磁翻板液位計的組成部分。
上圖中：① 指示器、② 磁浮子、③ 浮筒、④ 連接法蘭、⑤ 排污閥。
磁翻板液位計技術參數一覽表
|
適用液體 |
密度 |
0.45～2g/cm3 |
|
粘度 |
≤200cP |
|
|
測量參數 |
量程 |
單段200～5600mm，多段結構可達20m或以上 |
|
精度 |
±5mm或±10mm |
|
|
材質與規格 |
浮筒 |
316/316L材質、Ф51/57mm，壁厚根據壓力和溫度 |
|
浮子 |
316/316L |
|
|
翻板指示器 |
全鋁翻板，PA66尼龍翻板，蓋板有玻璃（標配）、亞克力板可選 |
|
|
工作環境 |
過程壓力 |
真空～10MPa |
|
過程溫度 |
-40～350℃ |
|
|
環境溫度 |
-40～80℃ |
|
|
信號輸出 |
開關信號 |
磁開關：220V AC 3A，SPDT |
|
連續信號 |
干簧管遠傳變送器：4～20mA |
|
|
過程連接 |
連接方式 |
法蘭，尺寸根據客戶要求 |
|
過程材質 |
316L |
|
|
端部配件 |
上端排氣 |
標配平焊帽，可根據要求配置法蘭、旋塞、1/2”NPT球閥 |
|
下端排污 |
標配1/2”NPT球閥，可根據要求配置法蘭、旋塞 |
|
|
附加裝置 |
蒸汽夾套 |
根據客戶要求定制 |
|
電加熱 |
根據客戶要求定制 |
|
|
保溫/隔熱 |
橡塑棉、石棉、聚酯纖維 |
|
|
真空夾套 |
防霜，應用于溫度小于-5℃場合 |
|
|
安全認證 |
防護等級 |
IP65、IP66/IP67 |
|
防爆等級 |
隔爆型：Ex d IIC T6 Gb
（磁開關/干簧管遠傳變送器）
本安型：Ex ia IIC T6 Ga
（磁開關/干簧管遠傳變送器）
|
需要注意的是，根據磁翻板液位計的型號不同，相關許可證的要求也不同，具體型號的相關許可證書請登錄計為自動化官方網站“www.jiweimeter.com”、“http://www.dongzhaohuamei.com.cn”、“http://www.jiweiauto.com（英文）”下載查詢。
（深圳計為自動化技術有限公司市場部2018年7月4日發布）
