高頻脈沖雷達料位計簡介
2018-06-02
雷達料位計是一款基于時間擴展技術原理的料位測量儀表。由于雷達波以光速運行，其運行時間可以通過電子部件被轉換成物位信號，當脈沖遇到物料表面時反射回來則會被儀表接收，并將該距離信號轉化為物位信號，從而測量出料位高度。
高頻雷達料位計的測量頻率一般為24G、25G或者26G，具有能量高、波束角小、天線尺寸小、精度高等特點。由于其向性好，可以用于大部分惡劣工況，還可通過簡單的隔離將其安裝于容器外側進行測量，被廣泛應用于化工、電力、環保、水泥、食品等行業中。其可測量的固體介質也十分廣泛，比如各化工原料、礦石、建筑材料、谷物等。
Rada-22高頻脈沖雷達料位計的特點也十分顯著。其采用瞄準器進行操控，即使用于測量傾斜固料也能保證測量數據精準、可靠；加之其配置的可編程的多種回波處理算法以及自動虛假回波抑制功能，不僅可以智能消除固定的干擾因素，還可以適用于各種情況復雜的工況中；此外，本安型Rada-22專門配有紅外線手操器編程，可輕松實現無線遠程設置，簡單又方便。
高頻雷達料位計的測量頻率一般為24G、25G或者26G，具有能量高、波束角小、天線尺寸小、精度高等特點。由于其向性好，可以用于大部分惡劣工況，還可通過簡單的隔離將其安裝于容器外側進行測量，被廣泛應用于化工、電力、環保、水泥、食品等行業中。其可測量的固體介質也十分廣泛，比如各化工原料、礦石、建筑材料、谷物等。
計為Rada-22高頻脈沖雷達料位計是采用喇叭式天線的25GHz高頻脈沖雷達料位計，其量程高達30m，覆蓋了大部分儲罐的高度。Rada-22采用獨特的瞄準器（萬向節）設計，可根據現場工況調節天線的特定發射角度，大大提高了傾斜固料測量的可靠性。可以很好地適用于高粉塵和高溫物料的應用場合是計為Rada-22高頻脈沖雷達料位計的一大亮點。

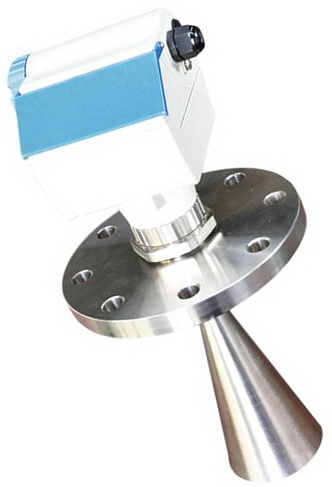

計為高頻脈沖雷達料位計
Rada-22高頻脈沖雷達料位計的工作原理和雷達料位計大致相同，只不過其基于高頻波導的設計原理，采用高頻微帶線結構的電路設計，發出的微波脈沖信號為25GHz。該微波脈沖通過PTFE發射極從天線末端發射，當發射脈沖接觸到被測介質表面時，一部分能量被反射回來，被同一天線接收，再通過時間擴展技術原理，計算出發射脈沖和接收脈沖的時間間隔，從而進一步推算出天線到被測料位的距離。Rada-22高頻脈沖雷達料位計的特點也十分顯著。其采用瞄準器進行操控，即使用于測量傾斜固料也能保證測量數據精準、可靠；加之其配置的可編程的多種回波處理算法以及自動虛假回波抑制功能，不僅可以智能消除固定的干擾因素，還可以適用于各種情況復雜的工況中；此外，本安型Rada-22專門配有紅外線手操器編程，可輕松實現無線遠程設置，簡單又方便。
（深圳計為自動化技術有限公司市場部2018年6月2日發布）
