磁翻板液位計介紹
2018-04-18
磁翻板液位計是一種現場實時指示型液位計，其以浮子為感測元件，利用磁鋼驅動翻片指示，因此無需能源輔助，還可以做到高密封、防泄漏等技術，能在低溫、高溫、高壓、強腐蝕等各種惡劣的環境下安全可靠工作。因為磁翻板液位計的兼容性高，所以一直以來在工業生產中都得到了廣泛的應用，可以說是槽、罐等容器最理想的液位測量儀表。
（1）塑料型磁翻板液位計是常用的防腐型液位計，在相同的量程下，重量約只有標準型磁翻板液位計的1/5，特別方便現場的安裝。計為Flap-11C塑料型磁翻板液位計適用于電廠化學水處理、污水處理、印染行業，以及對PVC/PP不相溶的其他酸性介質的測量。
（2）計為Flap-11S經濟型磁翻板液位計采用304不銹鋼材質，適用于大部分工況與輕微腐蝕性液體的液位測量。經濟適用是其最為突出的特點，浮筒采用直徑51mm的優質無縫不銹鋼管，有效避免了普通管材易泄漏、壽命短、耐壓不足等缺陷，提高了產品的可靠性。
（3）Flap-11P內襯四氟防腐型磁翻板液位計主要應用于具有較強腐蝕性液體的測量，適用于強酸、強堿、強氧化劑、有機溶劑等介質的測量，在化工、煉油、儲運和水處理等行業應用廣泛。
（4）計為保溫型磁翻板液位計可根據用戶的具體情況進行定制，其中包括真空夾套型、蒸汽夾套型、熱水加熱型、夾套冷卻型、電伴熱式保溫型、保溫棉式保溫型等等，適用于測量液體的粘度比較大、冬天易凝固的液體、溫度比較低或比較高的液體介質的測量。
（5）計為防爆型磁翻板液位計適用于易燃易爆環境里，需要電信號遠程傳輸的情況，與磁開關或遠傳變送器相配合，可以實現高低液位的報警動作和對液位實行遠程實時控制。

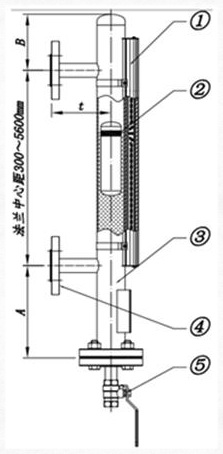

①指示器；② 磁浮子；③ 浮筒；④ 連接法蘭；⑤ 排污閥
磁翻板液位計的結構由浮筒（主導管）、磁浮子、磁翻板（磁翻柱）、指示器、排污閥、連接法蘭等組成。主要基于連通器和磁性耦合原理實現對液位的實時測量。當容器中被測液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°。翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置，一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處為容器內液位的實際高度。
磁翻板液位計的工作原理圖
由于現場工況復雜，要求有不同型號的磁翻板液位計與之相適應。目前，磁翻板液位計主要有以下幾種類型：標準型、塑料型、內襯型、經濟型、防爆型、保溫型等等。這些不同類型的磁翻板液位計也各自具有不同的特點：（1）塑料型磁翻板液位計是常用的防腐型液位計，在相同的量程下，重量約只有標準型磁翻板液位計的1/5，特別方便現場的安裝。計為Flap-11C塑料型磁翻板液位計適用于電廠化學水處理、污水處理、印染行業，以及對PVC/PP不相溶的其他酸性介質的測量。
（2）計為Flap-11S經濟型磁翻板液位計采用304不銹鋼材質，適用于大部分工況與輕微腐蝕性液體的液位測量。經濟適用是其最為突出的特點，浮筒采用直徑51mm的優質無縫不銹鋼管，有效避免了普通管材易泄漏、壽命短、耐壓不足等缺陷，提高了產品的可靠性。
（3）Flap-11P內襯四氟防腐型磁翻板液位計主要應用于具有較強腐蝕性液體的測量，適用于強酸、強堿、強氧化劑、有機溶劑等介質的測量，在化工、煉油、儲運和水處理等行業應用廣泛。
（4）計為保溫型磁翻板液位計可根據用戶的具體情況進行定制，其中包括真空夾套型、蒸汽夾套型、熱水加熱型、夾套冷卻型、電伴熱式保溫型、保溫棉式保溫型等等，適用于測量液體的粘度比較大、冬天易凝固的液體、溫度比較低或比較高的液體介質的測量。
（5）計為防爆型磁翻板液位計適用于易燃易爆環境里，需要電信號遠程傳輸的情況，與磁開關或遠傳變送器相配合，可以實現高低液位的報警動作和對液位實行遠程實時控制。
（深圳計為自動化技術有限公司市場部2018年4月18日發布）
