音叉液位開關工作原理圖

2018-04-09

　　音叉液位開關是液位開關中十分常見的一種液位測量儀表。在水利、化工、環保、食品、醫藥等行業中有著廣泛地應用，主要用于對容器、槽罐和各種管道內的液位進行測量。那么，音叉液位開關是如何具體工作的，或者說音叉液開關的工作原理是怎樣的呢？本文將結合圖片就音叉液位開關的工作原理介紹如下，希望有助于大家更好地了解和認識音叉液位開關。
　　音叉液位開關是采用壓電器件實現叉體的振動驅動與檢測。在壓電陶瓷的驅動下，音叉叉體以一定機械諧振頻率振動。一旦檢測到被測液體，叉體的諧振頻率便會明顯降低，振動頻率發生改變后，直接反應在壓電檢測器件的輸出信號上，再由檢測電路對該振動頻率的變化進行判別并輸出一個開關信號。

　　一般來說，音叉液位開關可以按照用戶需要安裝在任何位置上，比如，除了水平安裝以外，也可以垂直安裝或傾斜安裝。但為了保證儀工作正常，當被測介質具有粘稠性時，請將儀表垂直安裝，或者傾斜安裝，以避免出現掛料現象。但需要注意的是，無論何種安裝方式，一定要確保液位開關的音叉面與介質的運動方向保持平行，同時，在安裝時，應避免將音叉液位開關安裝在液體的進出口處，從而避免損壞音叉或者誤報警。具體如圖所示：

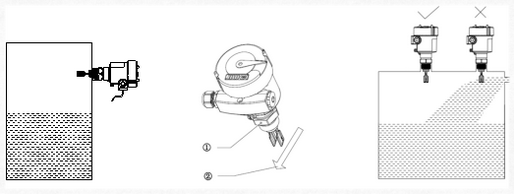

音叉液位開關工作原理圖

叉體面與液體水平面相垂直液體流動方向與叉體面相平行避免安裝于液體出入口

　　計為Ring-11音叉液位開關是一種高可靠性緊湊型的專門用于液位測量的控制開關，由于其叉體長僅40mm，不僅能夠在大容器中使用，在空間較為狹小的管道中亦能適用。其可測介質密度最低僅為0.5g/cm3，且抗干擾能力強，不受泡沫、氣泡、粘稠、振動以及液體特性的影響，因此其常用于LNG液化天然氣輸送管道（密度0.56g/cm3）的測量。
　　此外，計為Ring-11音叉液位開關的防護等級高達IP66/IP67，通過權威機構本安和隔爆雙重防爆認證，過程溫度高達250℃，行業領先。同時，由于音叉液位開關接觸被測液體的叉體和法蘭部分，可設計成ECTFE和PFA涂層，能夠適應強酸強堿液體的測量。計為Ring-11音叉液位開關使得其具有廣泛的適用性和極高的可靠性，產品媲美進口品牌。上述計為Ring-11音叉液位開關的相關資質請參見產品證書。

（深圳計為自動化技術有限公司市場部2018年4月9日發布）
