磁開關技術參數及規格
2018-03-17
磁開關又稱為磁控開關、磁性開關，一般與磁翻板液位計以及干簧管遠傳變送器配套使用，是一種利用磁場信號來控制的線路開關器件。當SW-11磁開關與Flap-11系列磁翻板液位計配套使用時，磁翻板液位計中浮筒里的浮子隨液位的變化上下移動，若浮子中的磁鋼接近磁開關，則會改變其干簧管的開關情況，再通過內部磁鐵鎖定干簧管吸合或釋放的狀態，從而輸出報警信號。
市面上常見的磁開關有單觸點磁開關和雙觸點磁開關兩種。磁開關按輸出類型又可分為單刀單擲（SPST）和雙刀雙擲（DPDT），按用途分為高報（防溢出）和低報（防空轉）。
市面上常見的磁開關有單觸點磁開關和雙觸點磁開關兩種。磁開關按輸出類型又可分為單刀單擲（SPST）和雙刀雙擲（DPDT），按用途分為高報（防溢出）和低報（防空轉）。
磁開關的具體安裝示意圖如下所示：
SW-11磁開關的技術參數如下：
輸出形式：開關量（帶記憶功能）
觸點容量：220VAC,1.0/2.0A；24VDC,1.5/2.5A
工作溫度：-50～150℃
環境溫度：-40～70℃
防爆等級：隔爆型Ex d IIC T6 Gb，本安型Ex ia IIC T6 Ga
電氣接口：1/2"NPT或M20x1.5

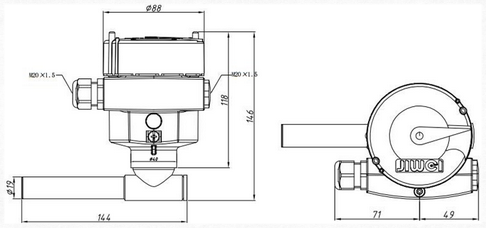

SW-11磁開關的規格尺寸如下圖所示：
（深圳計為自動化技術有限公司研發中心2018年3月17日發布）
