磁翻板液位計原理（附圖）

2018-03-07

　　磁翻板液位計可以用于高溫、高壓、高粘度、強腐蝕場合下的液位測量和控制，在電力、石油、化工、冶金、環保、船舶、建筑、食品等行業有著廣泛地應用。磁翻板液位計用途這樣廣泛，它是如何工作的呢？要回答這個問題，就要從磁翻板液位計的工作原理談起。
　　磁翻板液位計是基于連通器和磁性耦合原理實現液位的實時測量。當被測容器中的液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。（如圖1所示）一般地，當容器內液位上升時，翻片由白色轉變?yōu)榧t色，當容器內液位下降時，翻片由紅色轉變?yōu)榘咨?，指示器的紅白交界處為容器內液位的實際高度，從而實現液位的準確測量。

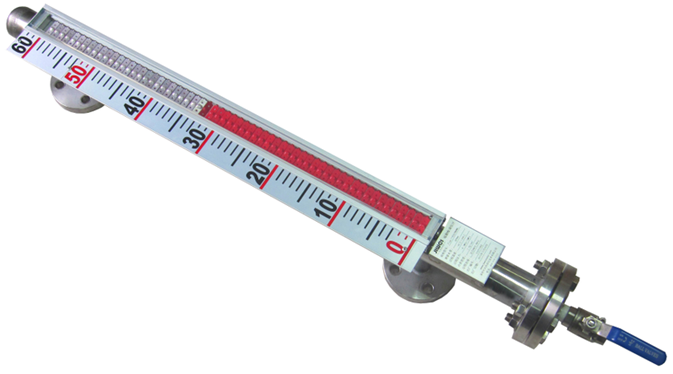

圖1計為Flap-11A標準型磁翻板液位計

　　計為自動化生產的Flap-11磁翻板液位計有標準型、經濟型、內襯型和塑料型共4種型號的磁翻板液位計，主要用于對石油、化學試劑、有機溶劑等液體的測量。全過程測量無盲區、顯示醒目、讀數直觀，并且測量范圍大。
　　配上SW-11磁開關或SW-21輕巧型磁開關，可實現液位或界位的上下限報警和控制，配上Reed-11干簧管遠傳變送器，可將現場的液位信號以4～20mA的電流形式遠端傳送回機房或控制室，實現遠距離實時監測、指示、記錄與控制的目的。
　　另外，根據用戶需要，計為自動化還可提供頂裝、側裝、保溫隔熱（電伴熱、蒸汽加熱、真空夾套）、防霜附加裝置等，以應用于各種復雜工況。

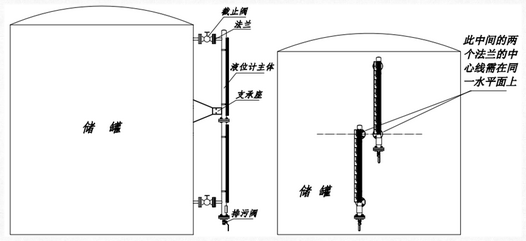

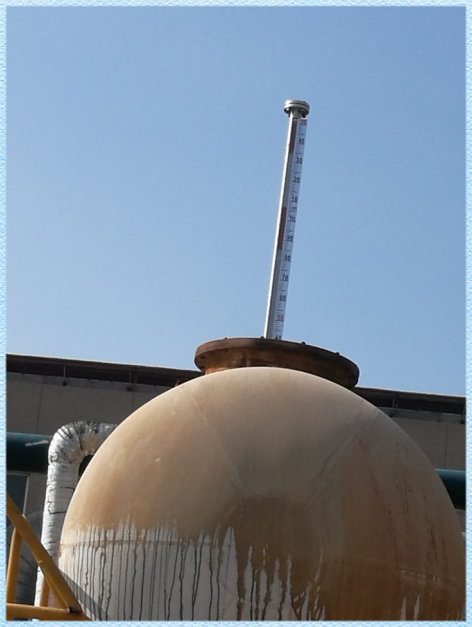

　　通常情況下，磁翻板液位計會安裝于容器側面（如圖2），少數情況下則采用頂部安裝的形式（如圖3）。若采用頂裝形式，則須注意其高度是否會受自然風力的影響，詳情可以參考頂裝式磁翻板液位計安裝注意事項。
