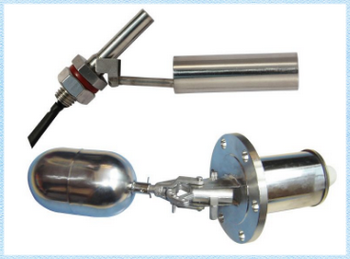

圖一、浮球液位開關

　　電極式液位開關是利用液體的導電性來監測液位高低，介質接觸到極棒，便會導電從而輸出報警信號。該種類型的液位開關可多點控制，控制位置由客戶需求而定，具有突波保護功能，可有效防止突波干擾，不過電極式液位開關僅適用于導電液體，且該液體不能有揮發性。

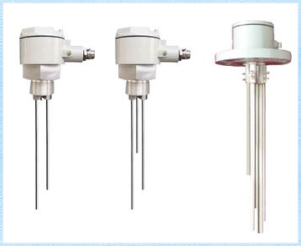

圖二、電極式液位開關

　　光電液位開關傳感器內包含一個紅外線發光二極管和一個光電接收器。發光二極管所發出的光被導入傳感器頂部的棱鏡，如果沒有液體，光直接從棱鏡反射回接收器。當有液體時，則光折射到液體中，從而使接收器收不到或只能收到少量光線，接收器驅動內部的電氣開關工作，從而發出報警信號。

圖三、光電液位開關

　　音叉液位開關是采用壓電器件實現叉體的振動驅動與檢測。當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反映在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。其中計為Ring-11和Ring-21型音叉液位開關采用緊湊型設計，特別適合管道測量，抗干擾能力強，免受泡沫、氣泡、振動等的影響，具有較高可靠性。

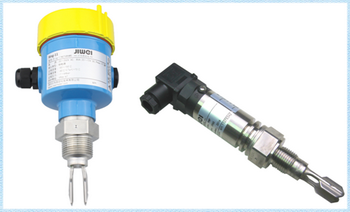

圖四、音叉液位開關

（深圳計為自動化技術有限公司市場部2018年1月19日發布）
