遠傳磁翻板液位計接線方式及注意事項
2017-12-28

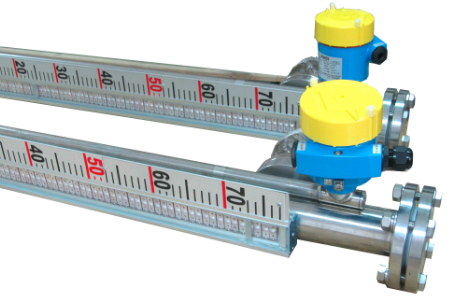

磁翻板液位計是一種可就地顯示測量液位的儀表，由于具有結構簡單，讀數直觀、清晰，不堵塞、不滲漏、安裝方便、維修簡單的特點。被廣泛應用于石油、化工等多個行業領域開放或壓力容器內的液體測量。由于現場工況復雜，為適應用戶的實際需要，計為開發有不同型號的磁翻板液位計，可以做到高密封、防泄漏和在高溫高壓、高粘度、強腐蝕性條件下安全可靠的全過程測量液位。配置的蒸汽夾套、保溫隔熱和防霜附加裝置，有助儀表安全過冬，即使在寒冷的冬季依然穩定可靠地測量。而與計為開發的具有本安隔爆雙重防爆認證的SW-11磁開關、SW-21輕巧型磁開關和Reed-11干簧管遠傳變送器配合使用，還可實現液位的自動控制和遠傳操控。這種具有遠傳功能的遠傳磁翻板液位計，用途更廣，也更受歡迎。
但遠傳磁翻板液位計在使用之前，要先做好磁翻板液位計的接線，如果接線接錯的話會導致測量結果不準，嚴重的甚至直接造成儀表的損壞，由此相關人員在進行接線操作時一定要注意。下面就來為大家說說磁翻板液位計接線方式和接線過程中的一些要求和相關注意事項等。
1．4～20mA的遠傳裝置（干簧管遠傳變送器）與顯示儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm2，與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地；
2．接線時應避開大容量的變壓器、電動機或干擾源；
3．擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24V DC兩端；
4．根據需要連接接地端子；
5．擰緊接線盒的接線端蓋；
6．對于防爆型，為確保防爆性能，必須按有關規定接線。
以上是磁翻板液位計接線方式要求和接線過程中需要注意的事項，通過以上介紹，希望大家今后都能夠對遠傳磁翻板液位計進行正確接線。
1．4～20mA的遠傳裝置（干簧管遠傳變送器）與顯示儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm2，與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地；
2．接線時應避開大容量的變壓器、電動機或干擾源；
3．擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24V DC兩端；
4．根據需要連接接地端子；
5．擰緊接線盒的接線端蓋；
6．對于防爆型，為確保防爆性能，必須按有關規定接線。
以上是磁翻板液位計接線方式要求和接線過程中需要注意的事項，通過以上介紹，希望大家今后都能夠對遠傳磁翻板液位計進行正確接線。
（深圳計為自動化技術有限公司市場部2017年12月28日發布）
