耐酸堿型浮球液位計尺寸圖
2020-05-19
為了適應各種被測液體的不同化學屬性，一般地，浮球液位計分為標準型和耐酸堿型兩種類型。其中耐酸堿型浮球液位計主要應用于具有較強腐蝕性液體的測量，在化工、煉油、儲運、水處理等行業有著廣泛應用。不同的應用工況，浮球液位計的結構尺寸也有所不同。本文以計為Float-11P耐酸堿型浮球液位計為例，結合產品尺寸圖，就耐酸堿型浮球液位計的尺寸介紹如下。

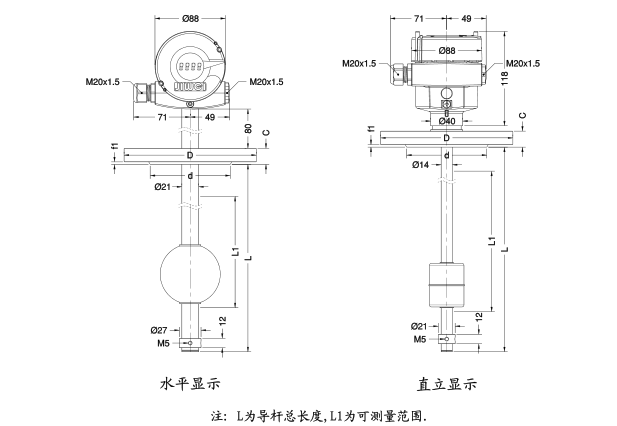

從上圖的水平顯示所對應的尺寸圖看，表頭距離法蘭的尺寸為80mm，導桿的直徑為φ21×2mm，導桿總長度為L，圖中的L1為浮球液位計的可測量范圍。法蘭尺寸有DN50PN40、DN80PN40、DN50PN16、DN80PN16等，當然，也可根據用戶的具體工況進行定制。電纜入口為M20×1.5，浮球為圓形。
從上圖的直立顯示所對應的尺寸圖看，導桿的直徑為φ14×1mm，導桿總長度為L，圖中的L1為浮球液位計的可測量范圍。法蘭尺寸與水平顯示相同，也可進行用戶定制。電纜入口為M20×1.5，浮球為圓柱形。
上圖為耐酸堿浮球液位計的尺寸圖，從圖中可見兩種類型的耐酸堿浮球液位計所使用的過程連接均為法蘭連接，這是由于被測介質多為腐蝕性較強的介質，為防止介質泄露，而沒有選用螺紋連接，從這點看，其也有別于標準型采用螺紋和法蘭兩種過程連接。
按表頭顯示的不同，耐酸堿型浮球液位計采用高亮LED顯示表頭，可配置成水平、直立結構設計，方便各種應用場合觀看。與表頭水平顯示和直立顯示相對應，其規格尺寸也分為兩種類型，如上圖所示。從上圖的水平顯示所對應的尺寸圖看，表頭距離法蘭的尺寸為80mm，導桿的直徑為φ21×2mm，導桿總長度為L，圖中的L1為浮球液位計的可測量范圍。法蘭尺寸有DN50PN40、DN80PN40、DN50PN16、DN80PN16等，當然，也可根據用戶的具體工況進行定制。電纜入口為M20×1.5，浮球為圓形。
從上圖的直立顯示所對應的尺寸圖看，導桿的直徑為φ14×1mm，導桿總長度為L，圖中的L1為浮球液位計的可測量范圍。法蘭尺寸與水平顯示相同，也可進行用戶定制。電纜入口為M20×1.5，浮球為圓柱形。
TAGS : 浮球液位計
