罐區及儲運的常用儀表
2020-04-15
儲罐是流體工業普遍需要使用的儲存設備，常用儀表主要測量儲罐的液位、溫度、密度和壓力（帶壓儲罐）等參數，據以計算出儲液的體積及質量儲量，以及進出口閥門的控制，進出流量必要的計量。本文就來談談罐區及儲運的常用儀表。
一般來講，儲罐分為中間罐和貿易罐（原料、成品）兩大類。其中，中間儲罐僅對液位、溫度和壓力（帶壓儲罐）等參數進行監測，以防止油罐發生冒頂、抽真空等事故，不需要交接計量；而貿易用罐內介質的液位、溫度、密度、體積、質量則必須監測和計量，且精度要求很高。所以，除計量用儀表，其他儀表對于穩定性、可靠性的需求要高于對精度的需求。
不同體積和種類的油罐，所采用液位計的性能特點也不一樣，因此，應根據用戶的需要及投資條件，合理選用液位計，以便達到最合理的性能價格比。在儀表選型時，一般應根據環境條件（溫度、濕度、海拔、海洋氣候、風沙等）、儲罐形式、罐區檢修及操作周期，并結合全生命周期成本，選擇合適的儀表。
在罐區及儲運的常用儀表中，比較常見的有液位儀表、壓力儀表、溫度儀表、流量儀表，分別介紹如下：
一、液位儀表
罐區計量一般以重量計算，在正常生產中卻需要監視液位。常用的儲罐液位儀表主要有雷達液位計、超聲波液位計、音叉液位開關、浮球液位開關、現場指示液位計等。
1．雷達液位計
雷達液位儀表是一種不與液體接觸、無機械傳動部件的儀表，當儲罐內有遮擋物及攪拌器時也可應用。工作可靠，特別適用于高黏度、腐蝕性強的介質，個別產品可用于高溫，最大優點是液位測量精度高，一般5mm，高精度可達1mm，特殊的可達0.1mm，一般用于大型儲罐，高溫、高黏、高腐蝕性介質，響應速度快。
雷達液位計發射波分為連續調頻和脈沖波（此類儀表又稱為微波料位測量儀表），安裝形式分為接觸式和非接觸式。
選用雷達液位計時，應考慮如下參數：儲罐類型、介質及物性（介電常數、揮發、沸騰、蒸汽、粉塵、黏附等）、操作參數（溫度、壓力等）、測量范圍等。
2．超聲波液位計
超聲波液位計采用聲波反射測量液位，易受氣霧、溫度等干擾，一般用于敞口的水池等的液位測量，罐區密閉的儲罐的液位測量中一般不采用。
3．音叉液位開關
音叉液位開關常用于儲罐的高低液位報警或聯鎖。音叉探頭有固定的頻率振動，當傳感器探頭接觸到液體時，音叉振動頻率產生變化，電子檢測器將這一變化轉化成接點信號輸出，工作溫度-40～150℃，工作壓力6.4MPa。
計為Ring-11音叉液位開關是一種高可靠性專用于液位測量的控制開關。音叉長度僅有40mm，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于導管等狹小空間的液位測量。同時，基于檢測叉體浸泡于介質時振動頻率變化的設計原理，叉體經過精密調諧，產品可測介質密度低至0.5g/cm3，特別適用于高壓液化氣體（如LNG）以及有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。
4．浮球液位計是根據阿基米德浮力原理設計的，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧管受磁性吸合，從而使傳感器內電阻成線性變化，再由轉換器將這個阻值的變化轉換成4～20mA標準直流信號輸出，實現液面的遠距離檢測和控制。

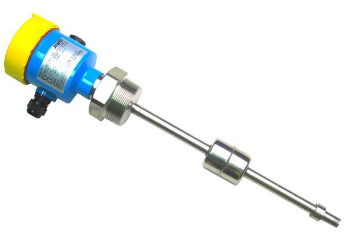

計為Float-11系列浮球液位計采用進口塑封干簧管，同時注重工藝細節，嚴控生產流程和質量檢測，確保產品具有超高的可靠性。為適應各種被測液體的不同化學屬性，Float-11系列浮球液位計分為以下兩種類型：Float-11A標準型浮球液位計：采用304或316L不銹鋼材質，適用于大多數液體的液位測量。Float-11P耐酸堿型浮球液位計：采用ECTFE或PTFE涂層，適用于強腐蝕性液體的液位測量。
某些磁翻板液位計配上各種變送裝置，將液位轉換為標準電信號送至控制室顯示，可用于液位的遠程測量和控制。
目前，大型球罐或立罐逐漸采用其它液位儀表的現場顯示功能取代玻璃板等現場液位計。
儲罐液位儀表的精度，通常取決于其用途，作為監視、報警、聯鎖精度一般選擇±5mm，就地儀表精度為±10mm，作為貿易計量則精度應為±1mm。
二、流量儀表
除非需要計量，罐區一般不需要流量儀表，常用的罐區流量儀表為質量流量計、容積式流量計。
公用工程的計量一般可采用渦街流量計或差壓節流裝置，必要時采取溫度、壓力補償。
三、壓力儀表
儲罐的壓力測量比較簡單，一般球罐或帶壓拱頂罐需要壓力報警或聯鎖，微正壓拱頂罐或內浮頂罐一般僅氮封時，需要選用壓力變送器進行壓力測量。
四、溫度儀表
儲罐一般以常溫或低溫儲存，因此常用RTD進行檢測，必要時現場采用雙金屬溫度計就地顯示，非計量用儲罐采用單點溫度計，需要進行計量的原料或成品應采用平均溫度計。
由于儲罐溫度變化較緩慢，可以采用多點溫度變送器，以降低費用，但低溫儲罐應采用單點溫度變送器。
溫度變送器應能克服現場的溫度變化帶來的溫飄，否則應將RTD信號直接引入控制系統，這一定應格外注意。
一般來講，儲罐分為中間罐和貿易罐（原料、成品）兩大類。其中，中間儲罐僅對液位、溫度和壓力（帶壓儲罐）等參數進行監測，以防止油罐發生冒頂、抽真空等事故，不需要交接計量；而貿易用罐內介質的液位、溫度、密度、體積、質量則必須監測和計量，且精度要求很高。所以，除計量用儀表，其他儀表對于穩定性、可靠性的需求要高于對精度的需求。
不同體積和種類的油罐，所采用液位計的性能特點也不一樣，因此，應根據用戶的需要及投資條件，合理選用液位計，以便達到最合理的性能價格比。在儀表選型時，一般應根據環境條件（溫度、濕度、海拔、海洋氣候、風沙等）、儲罐形式、罐區檢修及操作周期，并結合全生命周期成本，選擇合適的儀表。
在罐區及儲運的常用儀表中，比較常見的有液位儀表、壓力儀表、溫度儀表、流量儀表，分別介紹如下：
一、液位儀表
罐區計量一般以重量計算，在正常生產中卻需要監視液位。常用的儲罐液位儀表主要有雷達液位計、超聲波液位計、音叉液位開關、浮球液位開關、現場指示液位計等。
1．雷達液位計
雷達液位儀表是一種不與液體接觸、無機械傳動部件的儀表，當儲罐內有遮擋物及攪拌器時也可應用。工作可靠，特別適用于高黏度、腐蝕性強的介質，個別產品可用于高溫，最大優點是液位測量精度高，一般5mm，高精度可達1mm，特殊的可達0.1mm，一般用于大型儲罐，高溫、高黏、高腐蝕性介質，響應速度快。
雷達液位計發射波分為連續調頻和脈沖波（此類儀表又稱為微波料位測量儀表），安裝形式分為接觸式和非接觸式。
選用雷達液位計時，應考慮如下參數：儲罐類型、介質及物性（介電常數、揮發、沸騰、蒸汽、粉塵、黏附等）、操作參數（溫度、壓力等）、測量范圍等。
2．超聲波液位計
超聲波液位計采用聲波反射測量液位，易受氣霧、溫度等干擾，一般用于敞口的水池等的液位測量，罐區密閉的儲罐的液位測量中一般不采用。
3．音叉液位開關
音叉液位開關常用于儲罐的高低液位報警或聯鎖。音叉探頭有固定的頻率振動，當傳感器探頭接觸到液體時，音叉振動頻率產生變化，電子檢測器將這一變化轉化成接點信號輸出，工作溫度-40～150℃，工作壓力6.4MPa。
計為Ring-11音叉液位開關是一種高可靠性專用于液位測量的控制開關。音叉長度僅有40mm，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于導管等狹小空間的液位測量。同時，基于檢測叉體浸泡于介質時振動頻率變化的設計原理，叉體經過精密調諧，產品可測介質密度低至0.5g/cm3，特別適用于高壓液化氣體（如LNG）以及有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。
4．浮球液位計是根據阿基米德浮力原理設計的，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球液位計的干簧管受磁性吸合，從而使傳感器內電阻成線性變化，再由轉換器將這個阻值的變化轉換成4～20mA標準直流信號輸出，實現液面的遠距離檢測和控制。
計為Float-11系列浮球液位計采用進口塑封干簧管，同時注重工藝細節，嚴控生產流程和質量檢測，確保產品具有超高的可靠性。為適應各種被測液體的不同化學屬性，Float-11系列浮球液位計分為以下兩種類型：Float-11A標準型浮球液位計：采用304或316L不銹鋼材質，適用于大多數液體的液位測量。Float-11P耐酸堿型浮球液位計：采用ECTFE或PTFE涂層，適用于強腐蝕性液體的液位測量。
5．現場指示液位計
就地觀測的儀表主要有磁翻板液位計、玻璃板液位計或彩色石英玻璃液位計，顯示直觀，維護方便，但精度不高，一般在10mm。某些磁翻板液位計配上各種變送裝置，將液位轉換為標準電信號送至控制室顯示，可用于液位的遠程測量和控制。
目前，大型球罐或立罐逐漸采用其它液位儀表的現場顯示功能取代玻璃板等現場液位計。
儲罐液位儀表的精度，通常取決于其用途，作為監視、報警、聯鎖精度一般選擇±5mm，就地儀表精度為±10mm，作為貿易計量則精度應為±1mm。
二、流量儀表
除非需要計量，罐區一般不需要流量儀表，常用的罐區流量儀表為質量流量計、容積式流量計。
公用工程的計量一般可采用渦街流量計或差壓節流裝置，必要時采取溫度、壓力補償。
三、壓力儀表
儲罐的壓力測量比較簡單，一般球罐或帶壓拱頂罐需要壓力報警或聯鎖，微正壓拱頂罐或內浮頂罐一般僅氮封時，需要選用壓力變送器進行壓力測量。
四、溫度儀表
儲罐一般以常溫或低溫儲存，因此常用RTD進行檢測，必要時現場采用雙金屬溫度計就地顯示，非計量用儲罐采用單點溫度計，需要進行計量的原料或成品應采用平均溫度計。
由于儲罐溫度變化較緩慢，可以采用多點溫度變送器，以降低費用，但低溫儲罐應采用單點溫度變送器。
溫度變送器應能克服現場的溫度變化帶來的溫飄，否則應將RTD信號直接引入控制系統，這一定應格外注意。
