纜繩型射頻導納料位開關安裝須知
2020-03-17
射頻導納料位開關是根據探頭感知其自身與儲罐體間電抗（容抗和阻抗）的變化來實現料位測量和控制的原理工作的。纜繩型射頻導納料位開關是射頻導納料位開關眾多型號中的一種，其專門在頂裝且探頭長度大于2米時的工況下使用。為能幫助用戶更好地使用纜繩型射頻導納料位開關，本文就纜繩型射頻導納料位開關的安裝須知介紹如下。
纜繩型射頻導納料位開關的結構并不復雜，其繩式組件下端連接具有較高的適用性及可塑性的探頭，并可根據實際工況予以適當延長。除需遵循通用型射頻導納料位開關的安裝要求外，在安裝時還應注意以下事項。
1．儀表安裝前，應對儀表型號和具體參數（如：供電電壓、過程溫度、介質的化學性能等）是否滿足現場的環境要求進行再次確認，以確保儀表在安裝后能夠正常使用。
2．纜繩型射頻導納料位開關的特殊結構，要求在容器頂部垂直安裝，這樣以直線的形式自然下垂的纜繩，就可以避免物料進料時的沖擊。
垂直安裝時，建議將儀表安裝在距離容器壁大于500mm處，以有效避免圓柱容器中介質堆角和容器壁自身電抗造成的測量誤差，如以下安裝圖所示。
4．為確保電纜入口的密封效果，Cape-11R纜繩型射頻導納料位開關一般采用通用電纜，該電纜的橫截面多為直徑為5～9mm的圓形。
如需要使用其它規格的電纜，請確認電纜入口螺栓是否匹配，并注意更換后電纜入口的密封性能。
5．靈敏度調節規則按有無物料分為：有物料靈敏度調節步驟和無物料靈敏度調節步驟，但不管使用哪種規則，都應遵循以下規則：
③當完成靈敏度調試后，如果探頭接觸到物料，則LED紅色指示燈亮，如果探頭未接觸到物料，則LED綠色指示燈亮。
6．Cape-11R纜繩型射頻導納料位開關具有0～30S連續可調的繼電器輸出延時調節功能。該功能主要用于消除因物料頻繁波動而引起的誤報警現象。儀表出廠設置值通常為0。當順時針旋轉繼電器輸出延時調節電位器時，繼電器輸出延時時間逐漸增加，當逆時針旋轉繼電器輸出延時調節電位器時，繼電器輸出延時時間逐漸減少。
7．高低位模式轉換有溢流保護和防干運行的兩種限位報警功能，為達到客戶所需要的信號輸出狀態，對儀表的高低位模式（FSH/FSL）開關應根據現場實際需要進行調節，具體功能請參照Cape-11系列射頻導納料位開關說明書的相關介紹。
8．Cape-11R纜繩型射頻導納料位開關的探頭長度、保護極長度，以及纜繩直徑均可根據用戶需求按需定制。這既充分發揮了纜繩型射頻導納料位開關的長度特點，也增加了不同工況下的應用彈性。
纜繩型射頻導納料位開關的結構并不復雜，其繩式組件下端連接具有較高的適用性及可塑性的探頭，并可根據實際工況予以適當延長。除需遵循通用型射頻導納料位開關的安裝要求外，在安裝時還應注意以下事項。
1．儀表安裝前，應對儀表型號和具體參數（如：供電電壓、過程溫度、介質的化學性能等）是否滿足現場的環境要求進行再次確認，以確保儀表在安裝后能夠正常使用。
2．纜繩型射頻導納料位開關的特殊結構，要求在容器頂部垂直安裝，這樣以直線的形式自然下垂的纜繩，就可以避免物料進料時的沖擊。
垂直安裝時，建議將儀表安裝在距離容器壁大于500mm處，以有效避免圓柱容器中介質堆角和容器壁自身電抗造成的測量誤差，如以下安裝圖所示。

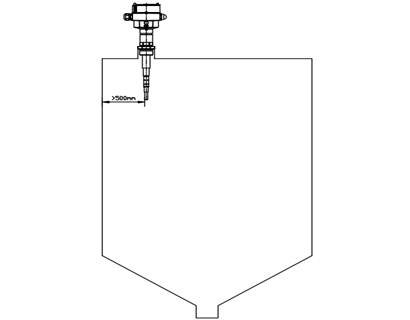

射頻導納料位開關垂直安裝示意圖
3．在戶外或有潮氣的場合安裝儀表時，在接入電纜之前，請將電纜線彎曲并向下引，以防止潮氣或雨水進入儀表。4．為確保電纜入口的密封效果，Cape-11R纜繩型射頻導納料位開關一般采用通用電纜，該電纜的橫截面多為直徑為5～9mm的圓形。
如需要使用其它規格的電纜，請確認電纜入口螺栓是否匹配，并注意更換后電纜入口的密封性能。

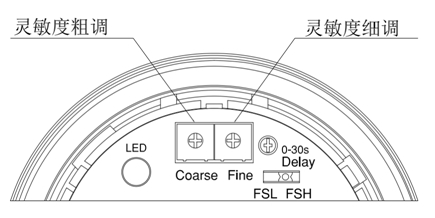

5．靈敏度調節規則按有無物料分為：有物料靈敏度調節步驟和無物料靈敏度調節步驟，但不管使用哪種規則，都應遵循以下規則：
①先通電預熱15分鐘后，再進行靈敏度調試，以確保儀表穩定工作；
②靈敏度粗、細調節電位器順時針旋轉靈敏度增加，逆時針旋轉靈敏度減小；③當完成靈敏度調試后，如果探頭接觸到物料，則LED紅色指示燈亮，如果探頭未接觸到物料，則LED綠色指示燈亮。
6．Cape-11R纜繩型射頻導納料位開關具有0～30S連續可調的繼電器輸出延時調節功能。該功能主要用于消除因物料頻繁波動而引起的誤報警現象。儀表出廠設置值通常為0。當順時針旋轉繼電器輸出延時調節電位器時，繼電器輸出延時時間逐漸增加，當逆時針旋轉繼電器輸出延時調節電位器時，繼電器輸出延時時間逐漸減少。
7．高低位模式轉換有溢流保護和防干運行的兩種限位報警功能，為達到客戶所需要的信號輸出狀態，對儀表的高低位模式（FSH/FSL）開關應根據現場實際需要進行調節，具體功能請參照Cape-11系列射頻導納料位開關說明書的相關介紹。
8．Cape-11R纜繩型射頻導納料位開關的探頭長度、保護極長度，以及纜繩直徑均可根據用戶需求按需定制。這既充分發揮了纜繩型射頻導納料位開關的長度特點，也增加了不同工況下的應用彈性。
