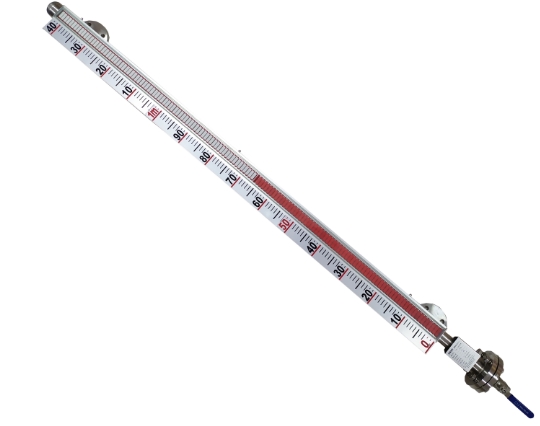

側裝磁翻板液位計的優點和應用須知
2019-12-14
【計為儀表，耐用可靠】磁翻板液位計根據安裝位置的不同，可以分為側裝磁翻板液位計和頂裝磁翻板液位計。那么，側裝磁翻板液位計有哪些優點，其在應用過程中有哪些注意事項呢？
1．結構簡單、堅固牢靠、無需專門維護。
2．直接顯示液位高低，不受被測液高溫、易流動、易燃燒、有毒等特性的影響。
3．翻板工作無需電源，無需斷開的情況下也能顯示液位變化和報警。
4．可用于真空、高壓、高溫的環境，對密度低的液體也可適用。
5．耐腐蝕性能強，適用于大多數腐蝕性液體。
二、側裝磁翻板液位計應用須知
1．側裝式液位計與被測容器的上下分液管間最好各裝一只截止閥門以便打開或關閉液位計；另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
2．安裝液位計時，法蘭中心線垂直度≤4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或朵攀)作固定支撐以增加強度。
3．配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm。與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
4．選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。
5．對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。
6．外形結構中的盲區與介質密度有關。故不同介質有不同的盲區。
1．結構簡單、堅固牢靠、無需專門維護。
2．直接顯示液位高低，不受被測液高溫、易流動、易燃燒、有毒等特性的影響。
3．翻板工作無需電源，無需斷開的情況下也能顯示液位變化和報警。
4．可用于真空、高壓、高溫的環境，對密度低的液體也可適用。
5．耐腐蝕性能強，適用于大多數腐蝕性液體。
二、側裝磁翻板液位計應用須知
1．側裝式液位計與被測容器的上下分液管間最好各裝一只截止閥門以便打開或關閉液位計；另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
2．安裝液位計時，法蘭中心線垂直度≤4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或朵攀)作固定支撐以增加強度。
3．配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm。與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
4．選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。
5．對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。
6．外形結構中的盲區與介質密度有關。故不同介質有不同的盲區。
