音叉料位開關等常見料位開關在水泥廠中的應用
2019-10-12

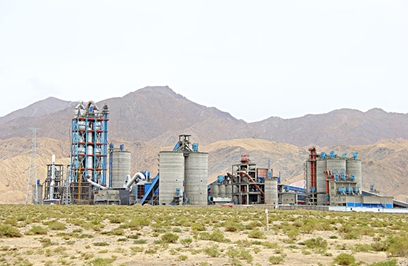

在現代化的水泥廠中，料位開關作為必不可少的現場儀表，主要用于檢測儲庫（料倉）的高料位。它對于有效防止物料出現滿倉，提高生產效率，節約人力成本方面發揮著重要作用。在現代水泥制造工藝對自動化控制要求越來越高的當下，料位測量幾乎覆蓋了水泥廠中的各個場合，例如生料、煤粉、水泥、混合材庫，以及篦冷機下料、立窯的卸料等工藝環節。由于這些環節中工藝不同，水泥的原料、半成品、成品物料也有差異，對于料位開關也有不同的要求，只有合理選型并應用料位開關才能保證物料存儲的安全可靠，確保生產的連續穩定運行。為更好地幫助用戶購買到合適的料位開關，使料位開關得到更好地應用，本文就常見料位開關在水泥廠的應用情況介紹如下。
音叉料位開關由壓電晶體（振子）、電子電路和探測音叉構成。音叉由塊極板組成，端部壓緊兩組壓電晶體，一組是驅動元件，驅動音叉產生振動，另一組是檢測元件，將叉體振動變換成電壓，二者分別接于放大器的輸入和輸出端，形成振蕩電路。當叉體被固體物料所阻尼時，振蕩器停振，繼電器輸出開關信號，進行料位的有關動作。
音叉料位開關由于抗掛料能力強、靈敏度高且不怕物料沖擊，在工業現場有著廣泛應用。但如果大顆粒物料堆積在兩極板間，會影響到料位測量的精度，所以音叉料位開關較為適合粉料和小顆粒料的測量，尤其適用于水泥廠的固體物料生產環節。
二、阻旋料位開關
阻旋料位開關常用于固態物料（包括粉狀、粒狀等）的測量，它主要由同步電機，斷電器，葉片和過載檢測機構等部分組成。當被測物料的料位上升使葉片的轉動受到阻礙時，檢測機構便圍繞主軸產生旋轉位移。接著，此位移首先會使一個微動開關動作，發出有料信號，并接通電動機電源使其旋轉；隨后，另一個微動開關動作發出無料信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。
阻旋料位開關具有價格低廉、結構簡單、運行可靠、安裝維護方便的特點，一般在水泥廠中收塵器灰斗、斗提底部等處應用，也常用于水泥料倉的高料位檢測。
三、射頻導納料位開關
射頻導納料位開關是利用高頻技術，由電子線路產生一個小功率射頻信號于探頭上。當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化導致電橋電路不平衡而停止產生振蕩信號，后級電路檢測到這一變化從而輸出報警信號。該振蕩信號作為射頻信號施加在探頭測量極的同時，經過1：1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離。
由于射頻導納料位開關是在電容測量的基礎上發展起來的，具有防掛料性能更好，工作更可靠，測量更準確等優勢。射頻導納料位開關多用于水泥廠中各種存儲庫、篦冷機灰斗、斗提底部等設備中。
四、電容式料位開關
電容式料位開關的原理是插入料倉中的電極與料倉壁之間構成電容器，當倉內物料料位變化引起電容量的變化時，通過轉換電路得到相應的控制信號。因為電容量是連續變化的，因此該料位開關可以用作連續式料位測量，也可用作料位開關，作為報警或進料、卸料設備的輸入信號。
電容式料位開關具有造價低、無機械磨損、安裝維修方便等特點，較多在水泥廠的原料庫、生料庫、熟料庫、水泥庫等處用于高料位監控，可有效避免滿倉情況發生。粘性物料容易粘連到探頭而引起誤動作，因此電容式料位開關不適用對于粘性物料的測量。
以上就是“常見料位開關在水泥廠中的應用”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
在水泥廠的料位測量中，比較常用的料位開關主要有音叉式、射頻導納式、阻旋式、電容式等幾種類型：
一、音叉料位開關音叉料位開關由壓電晶體（振子）、電子電路和探測音叉構成。音叉由塊極板組成，端部壓緊兩組壓電晶體，一組是驅動元件，驅動音叉產生振動，另一組是檢測元件，將叉體振動變換成電壓，二者分別接于放大器的輸入和輸出端，形成振蕩電路。當叉體被固體物料所阻尼時，振蕩器停振，繼電器輸出開關信號，進行料位的有關動作。
音叉料位開關由于抗掛料能力強、靈敏度高且不怕物料沖擊，在工業現場有著廣泛應用。但如果大顆粒物料堆積在兩極板間，會影響到料位測量的精度，所以音叉料位開關較為適合粉料和小顆粒料的測量，尤其適用于水泥廠的固體物料生產環節。
二、阻旋料位開關
阻旋料位開關常用于固態物料（包括粉狀、粒狀等）的測量，它主要由同步電機，斷電器，葉片和過載檢測機構等部分組成。當被測物料的料位上升使葉片的轉動受到阻礙時，檢測機構便圍繞主軸產生旋轉位移。接著，此位移首先會使一個微動開關動作，發出有料信號，并接通電動機電源使其旋轉；隨后，另一個微動開關動作發出無料信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。
阻旋料位開關具有價格低廉、結構簡單、運行可靠、安裝維護方便的特點，一般在水泥廠中收塵器灰斗、斗提底部等處應用，也常用于水泥料倉的高料位檢測。
三、射頻導納料位開關
射頻導納料位開關是利用高頻技術，由電子線路產生一個小功率射頻信號于探頭上。當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化導致電橋電路不平衡而停止產生振蕩信號，后級電路檢測到這一變化從而輸出報警信號。該振蕩信號作為射頻信號施加在探頭測量極的同時，經過1：1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離。
由于射頻導納料位開關是在電容測量的基礎上發展起來的，具有防掛料性能更好，工作更可靠，測量更準確等優勢。射頻導納料位開關多用于水泥廠中各種存儲庫、篦冷機灰斗、斗提底部等設備中。
四、電容式料位開關
電容式料位開關的原理是插入料倉中的電極與料倉壁之間構成電容器，當倉內物料料位變化引起電容量的變化時，通過轉換電路得到相應的控制信號。因為電容量是連續變化的，因此該料位開關可以用作連續式料位測量，也可用作料位開關，作為報警或進料、卸料設備的輸入信號。
電容式料位開關具有造價低、無機械磨損、安裝維修方便等特點，較多在水泥廠的原料庫、生料庫、熟料庫、水泥庫等處用于高料位監控，可有效避免滿倉情況發生。粘性物料容易粘連到探頭而引起誤動作，因此電容式料位開關不適用對于粘性物料的測量。
以上就是“常見料位開關在水泥廠中的應用”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年10月12日發布）
