超聲波液位計與吹氣式液位計相比有什么優點

2019-09-03

　　【計為儀表耐用可靠】液位計就像人類的眼睛，能夠告訴我們存儲容器或生產設備里液體的高度或位置。基于不同的測量原理，液位測量?jī)x表種類繁多。在工程設計中，要本著技術上可靠、經濟上適宜、管理上便利的原則來選擇合適的液位測量?jī)x表。在眾多的物位測量?jī)x表中，非接觸式測量液位計以其不與介質接觸、適應性強的特點，應用頗為廣泛。由于超聲波液位計與吹氣式液位計都屬于非接觸式測量液位計，很多人不了解二者的區別，本文將談?wù)劤暡ㄒ何挥?jì)與吹氣式液位計相比有什么優點。
　　在介紹二者的特點之前，我們先來看看他們的測量原理。

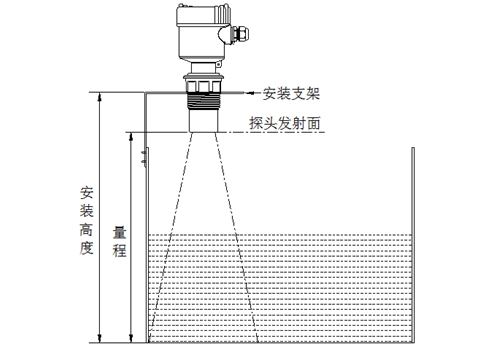

　　超聲波液位計的測量原理
　　超聲波液位計是用聲波的反射來測量液位的，由超聲波發生器將電能轉換為超聲波，超聲波在空氣中進行傳播，遇到液體表面后產生反射，反射后的超聲波在空氣中傳播一段時間后被超聲波接收器接收，并將超聲波轉換為電能。最后，根據發射到接收的超聲波時間T，可計算出超聲波傳輸距離S，S=C×T/2，（其中C為聲速），進而得出實際的液面高度。

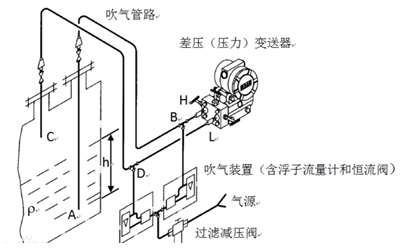

　　吹氣式液位計的測量原理

　　吹氣式液位計之所以可理解為非接觸式液位測量?jī)x表，是因?yàn)槠涑禋夤芘c被測介質接觸外，吹氣裝置和差壓（壓力）變送器測量元件均不與被測介質接觸，從而保護了測量元件，減少了儀表的維護量，增加了測量的可靠性。吹氣式液位計一般在敞口容器中插入一根吹氣管，作為氣源的空氣或者惰性氣體（如氮?dú)猓┙?jīng)過濾器過濾，可調減壓器減壓，保證吹氣入口壓力恒定。潔凈的空氣再經浮子流量計和恒流閥和吹氣管路吹入被測液體中，吹氣流量由浮子流量計指示，流量大小由浮子流量計上的流量調節閥設定，恒定流量的氣體從插入液體的吹氣管下端口逸出，鼓泡并通過液體排入大氣。當吹氣管下端有微量氣泡（約為150個/min）排出時，由差壓變送器指示的壓力值即可反映出液位高度。

超聲波液位計與吹氣式液位計相比有什么優點

　　那么，相比之下，超聲波液位計有什么優點呢？

　　與吹氣式液位計相比，超聲波液位計具有以下優點：
　　（1）安裝材料少，減少施工量和成本。超聲波液位計只需要法蘭、螺栓、墊片，而不需要導壓管、三通、排放閥等配件，如果超聲波液位計安裝時僅僅采用螺紋連接，則法蘭、螺栓、墊片也可省去，從而減少了安裝材料與一定的資金投入。
　　（2）節約氣源。往往工業水池或儲罐都劃分在公用工程區域，而不是裝置的核心位置，因此相對于主裝置區較遠。但是，在大部分工程項目中，對于現場施工過程而言，僅僅為了一個吹氣式液位計，就需要單獨拉一條氣源管線，且因?yàn)榫嚯x大多相對較遠，所以氣源管線的鋪設較長。對于這種情況，在拿到工藝流程圖時就應該注意，看超聲波液位計能否滿足要求，如果可以，在征得業主方同意后，可改變儀表類型，即將吹氣式液位計替換為超聲波液位計，以免到現場后發現接氣源較為困難，且較難以解決問題，浪費氣源。
　　超聲波液位計的響應速度快，測量精度高，后期維護簡單，且成本不高，故障率也相對較低。如果在在超聲波液位計能滿足測量的條件下，還是選用超聲波液位計為佳。
