浮球液位計的技術參數和規格

2019-07-19

　　【計為儀表專注物位測量】浮球液位計廣泛應用于粘稠、臟污、易燃易爆及腐蝕性介質以及其它介質液位的測量及液位信號的變送，是石油、化工、冶金、電力及輕工等工業部門生產過程控制中用于液位測量的理想儀表。浮球液位計屬于精密儀器，為了便于用戶在采購與安裝過程中對于產品的技術參數和規格有清晰了解，本文將以計為Float-11浮球液位計為例，對浮球液位計的技術參數和規格進行介紹。
　　一、浮球液位計的技術參數
　　在浮球液位計進行安裝之前，儀表工作人員必須再次核實儀表與設計要求的各項參數。這個過程雖然看起來雖十分簡單，但是卻十分關鍵，且常被疏忽。主要的核實項目一般包括：測量介質、測量范圍、介質密度、過程連接、精度、防護等級、防爆等級等等。不同的測量介質，有著不同的介質密度，計為Float-11浮球液位計最低可測量密度為0.5g/cm3的液體，所以能夠適用于大多數液體介質的測量。計為Float-11浮球液位計的測量范圍最小為300mm，最大為6000mm，具體依工況而定。此外，根據液體的不同化學屬性，浮球、導桿和過程連接的材質可選用涂層（如PTFE、PP材質）、304不銹鋼和316L不銹鋼。其中，導桿直徑有φ21×2mm和φ14×1mm兩種尺寸可選，詳見Float-11浮球液位計技術參數表。

Float-11浮球液位計技術參數表

測量介質	液體
測量范圍	300～6000mm
介質密度	≥0.5g/cm3
過程壓力	≤25bar
過程溫度	-20～120℃
環境溫度	-40～70℃
過程連接	法蘭
過程連接	螺紋
精度	±5mm/±10mm
導桿直徑	φ21×2mm
導桿直徑	φ14×1mm
外殼材料	鋁合金
浮球/導桿/過程連接材質	涂層（PTFE、PP）
	304
	316L
防護等級	IP66/IP67
輸出信號	4～20mA
供電電壓	18～36V DC
防爆等級	Ex d ⅡC T6 Gb
防爆等級	Ex ia ⅡC T6 Ga

　　二、浮球液位計的規格

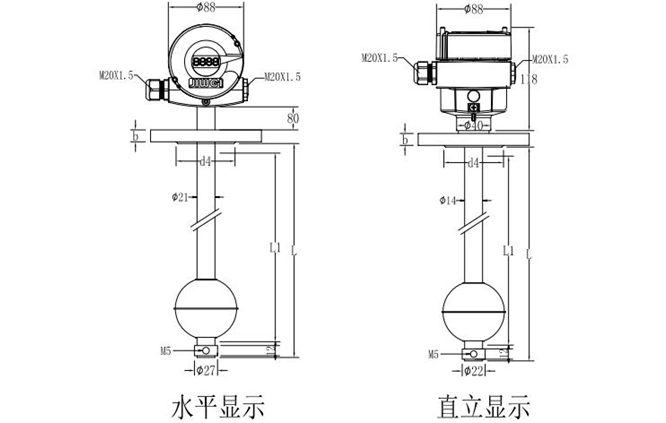

　　對于Float-11浮球液位計而言，目前主要有兩種型號——Float-11A標準型浮球液位計和Float-11P耐酸堿型浮球液位計可供選擇。其中Float-11A標準型浮球液位計可選用的浮球有球形與圓柱形兩種，但Float-11P耐酸堿型浮球液位計則僅采用球體狀浮球。Float-11A標準型浮球液位計與Float-11P耐酸堿型浮球液位計的導桿都可以定制延長長度（圖中表示為L(zhǎng)，L1為可測量范圍），最高可以延長至3000mm。另外，F(xiàn)loat-11A標準型浮球液位計與Float-11P耐酸堿型浮球液位計的表頭直徑一樣，均為φ88，且屏幕可以根據便利程度選擇水平顯示或者直立顯示。為更直觀地給用戶展現浮球液位計的規格，請參考浮球液位計水平顯示以及直立顯示的不同規格尺寸圖：

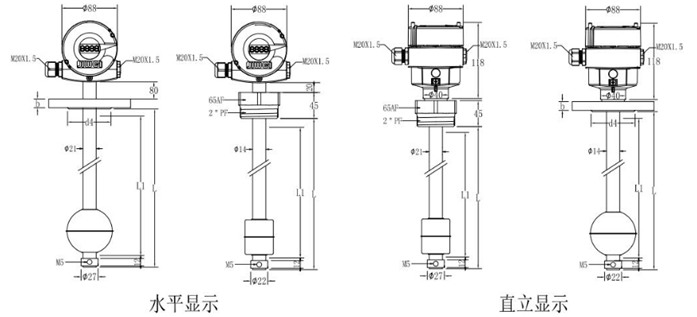

Float-11A標準型浮球液位計

浮球液位計的技術參數和規格
