料位開關在水泥廠應用中探桿長度的確定
2019-07-08
【計為儀表 專注物位測量】近年來,水泥行業的對工藝過程進行了大幅提升與革新,自動化水平日益提高。物位測量與控制設備也從模擬式向數字式發展,且種類日益增多。料位開關就是物位測量中不可缺少的一類儀表。隨著水泥生產自動化水平和控制系統可靠性要求的提高,料位測量控制的作用也日益突出,而在水泥廠的實際使用中,找到一種理想而適用的料位開關的過程其實并不簡單,其中料位開關探桿長度的確定對于料位開關的選擇就非常的關鍵。
在水泥廠中,各料倉(庫)的料位開關一般安裝在頂部,如射頻導納料位開關、音叉料位開關、阻旋料位開關等等。
水泥廠的物料主要有石灰石、粘土、鐵粉、石膏、煤、生料、熟料、水泥等。由于不同種類的物料落料的休止角也不一樣,應注意根據物料的性質、形狀、溫度選擇不同類型的料位開關。
要選擇合適的料位開關,就要確定合適的探桿長度。如果料位開關的探桿長度選擇不合理,便會造成監控不準確,使物料外溢的情況。
一般地,料位開關的探桿長度需要根據料位開關安裝點與下料點的距離、物料的休止角等因素來確定。具體來說,假設L為料位開關探桿長度,R為料位開關的安裝位置距離下料點距離(此距離可根據現場實際情況進行調整),探桿長度為:L=R×tan?,則根據水泥廠中料位開關通常安裝在下料點與庫壁的中心位置,便可計算出探桿長度與庫的直徑(D)關系為:L=D/4×tan?,詳見下表:
在水泥廠中,各料倉(庫)的料位開關一般安裝在頂部,如射頻導納料位開關、音叉料位開關、阻旋料位開關等等。
水泥廠的物料主要有石灰石、粘土、鐵粉、石膏、煤、生料、熟料、水泥等。由于不同種類的物料落料的休止角也不一樣,應注意根據物料的性質、形狀、溫度選擇不同類型的料位開關。
要選擇合適的料位開關,就要確定合適的探桿長度。如果料位開關的探桿長度選擇不合理,便會造成監控不準確,使物料外溢的情況。
一般地,料位開關的探桿長度需要根據料位開關安裝點與下料點的距離、物料的休止角等因素來確定。具體來說,假設L為料位開關探桿長度,R為料位開關的安裝位置距離下料點距離(此距離可根據現場實際情況進行調整),探桿長度為:L=R×tan?,則根據水泥廠中料位開關通常安裝在下料點與庫壁的中心位置,便可計算出探桿長度與庫的直徑(D)關系為:L=D/4×tan?,詳見下表:

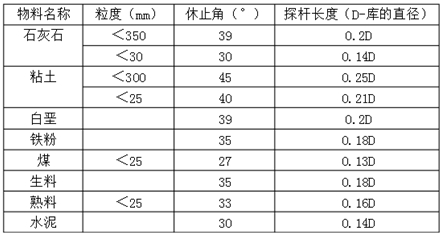

不同物料的料位開關探桿長度與庫直徑的關系
合理正確地選用料位開關,對物料存儲的安全性起到非常重要的作用,同時還能節省大量的人力,提高生產的效率。所以在實際選用中要根據使用場所對料位開關合理選擇、精心維護、定期校驗,這樣才能保證料位開關長期穩定、可靠地工作。
