頂裝磁翻板液位計的結構組成和應用

2019-06-11

　　在工業生產中，磁翻板液位計是一種應用非常廣泛的液位測量儀表，其主要功能是對容器中的液位進行實時監測與控制。按照在容器上安裝位置的不同，有側裝磁翻板液位計和頂裝磁翻板液位計之分。他們都可與磁開關、干簧管遠傳變送器配合使用，能夠?qū)崿F(xiàn)對液位的遠距離實時的觀測與監控。相對而言，頂裝磁翻板液位計沒有側裝的常見，所以，為便于儀表用戶對頂裝磁翻板液位計有更為深入的認識和了解，本文就頂裝磁翻板液位計的結構組成和應用介紹如下。

　　一、頂部磁翻板液位計的結構組成

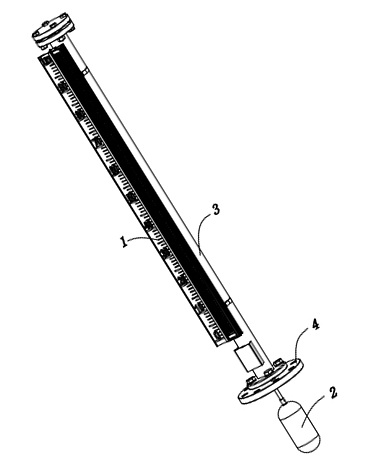

　　就結構而言，頂部磁翻板液位計的結構與側裝的并無太大差別。具體來講，頂裝磁翻板液位計主要有浮筒、護筒、顯示器面板、遠傳變送器等，有的還包括上、下限報警器。而整體來看，頂裝磁翻板液位主要由上下兩部分組成。
　　1．上半部分
　　頂裝式磁翻板液位計的上部是其主測量管，顯示器面板就安裝在這主測量管的管外，通過顯示器就可一目了然的觀測到內部液位的具體情況。
　　與側裝磁翻板液位計類似，磁翻板（又稱磁翻片或翻旗）依舊是構成顯示器面板的主要組成部分。通過磁耦合原理使得顯示面板中的翻片轉動，并以此顯示液位。液位上升時，浮筒當中的的磁浮子也會隨之上升，進而帶動翻片改變顏色。紅、白兩色的交界處就是液體的具體位置。
　　由于液位計本就是豎長形狀，此時在容器頂部安裝，如何使其穩固牢靠就成了重中之重。為使頂裝磁翻板液位計更加堅固可靠，應選擇法蘭連接方式，通過法蘭將連接部加以固定。
　　2．下半部分
　　頂裝式磁翻板液位計的下半部分則為護筒，護筒當中含有浮子，浮子與處于上部的磁浮子通過上下的連桿成為了一體，浮子會隨著液位的變化而上下驅動磁鋼，因此，液位高低便清晰可見。
　　二、頂部磁翻轉板液位計的應用
　　無論是高溫、高壓還是耐腐蝕等惡劣的工況，頂裝式磁翻板液位計都完全能夠勝任，可見其應用極其廣泛。就行業來說，頂裝磁翻板液位計在地下儲罐、槽等容器或是油庫、食品、化工、化肥等均可以使用。
　　為適應各種被測液體的不同化學屬性，計為自動化研發生產了Flap-11系列磁翻板液位計和配套產品。防護等級IP65、IP66/IP67可選，超過國標IP54要求；配套的SW-11磁開關、SW-21輕巧型磁開關、Reed-11干簧管遠傳變送器，均通過隔爆和本安雙重防爆認證；顯示器面板和翻片獨家采用加寬設計，使可視距離和可視角度大大增加，標尺刻度和數字更加粗大清晰，外形美觀大氣；產品已申請7項國家發明和實用新型專利，其中5項已獲授權，2項尚在審批。計為磁翻板液位計以其優良的密封性、耐腐蝕性和可靠的質量深受用戶的青睞。

（深圳計為自動化技術有限公司市場部2019年6月11日發布）
